미니어처d:screet™ 4060 시리즈

d:screet™ 4060 Series

Miniature Omnidirectional Microphone



  • 탁월한 오디오 품질
  • DPA 마이크 간 균일하고 일관된 소리
  • 매우 견고하고 신뢰할 수 있음
  • 유연하고 쉽게 감출 수 있는 디미네이션 사이즈
  • 클립, 윈드스크린, 그리드 및 기타 액세서리의 광범위한 선택
  • 모듈 어댑터 시스템이 대부분의 전문 무선 시스템에 적합


이 시리즈에는 4060, 4061, 4062, 4063 및 4071 무지향성 미니어처 마이크가 포함되어 있습니다. 각 버전은 민감도, 전압 및 배치 요구 사항에 따라 특정 애플리케이션에 맞게 조정됩니다. 모두 원래 d:screet 4060을 기반으로 합니다. DPA가 개발한 최초의 미니 마이크는 보청기 및 측정 마이크에서만 사용되던 최고의 기술입니다. 이 시리즈의 모든 마이크는 중요한 기본 기능을 공유하지만 각각 특정 애플리케이션에 최적화되어 있습니다.

이 시리즈는 가장 어려운 조건에도 견딜 수 있도록 개발되었습니다. 여기에는 수직 다이어프램이 있는 5.4mm 직경의 사전 폴라라이징 콘덴서 요소가 포함되어 있습니다. 이 독특한 이중 환기 보호 시스템은 습도와 땀에 매우 저항적입니다. 또한 이러한 마이크는 가혹한 환경에서 일상적으로 사용되는 지속적인 비틀림, 구부림 및 당김에도 견딜 수 있도록 설계된 Kevlar 보강 케이블 릴리프로 설계되어 있습니다.



d:screet™ 4060 Series의 음향 응답은 작업에 맞는 그리드를 선택하여 수정할 수 있습니다. 각 마이크에 2개의 그리드가 제공됩니다(고정 그리드가 포함된 d:screet™ 4071은 제외). 사전 장착된 소프트 부스트 그리드는 8-20kHz에서 3dB의 소프트 부스트를 제공합니다. 마이크가 연주자의 머리뿐만 아니라 자연 음향 마이크가 필요한 대부분의 다른 애플리케이션에서도 마이크를 장착할 때 사용해야 합니다. 하이 부스트 그리드가 장착된 경우 마이크 흉부 위치를 선호하는 용도에 대해 약 12kHz의 10dB 소프트 부스트를 제공합니다. 이 두 그리드 모두 양극화된 스테인리스 스틸로 제작되어 단단하고 스크래치에 강한 표면을 제공합니다. 마이크에서 분리하여 땀, 메이크업 등을 닦아낼 수 있습니다.



d:screet™ 4060 Miniature Omnidirectional Microphone, Normal SPL

이 마이크는 크기는 작지만 유연성이 뛰어납니다. 미니어처 크기 때문에 매우 정확한 무지향성 패턴을 나타내며, 따라서 품질 픽업을 위해 음원을 직접 겨냥할 필요가 없습니다. 또한 무지향성 패턴은 소음 처리뿐만 아니라 팝 및 바람 소음에도 덜 민감하게 반응합니다.



우리는 원래 이 마이크를 극장에서 무선 시스템과 함께 사용하도록 설계했지만, 오늘날에는 텔레비전과 영화 응용 분야에서도 가장 사랑받는 마이크 중 하나입니다. 특히 모든 뉘앙스에서 말을 포착하는 데 적합하며 다양한 악기를 닫는 데 사용할 수 있습니다. 이 마이크는 클리핑이 발생하기 전에 최대 134dB의 음압 수준을 처리합니다. 이 마이크는 음원이 더 원격적이거나 감쇠되어 노이즈 대비 밸런스 신호가 우수해야 하는 경우에 적합합니다.


The d:screet™ 4060 Miniature Omnidirectional Micropone, Normal SPL은 검은색, 갈색, 베이지색 및 흰색 네 가지 색상으로 구입할 수 있습니다. 더욱 강하고 단단한 heavy-duty version으로도 구매 가능합니다.



d:screet™ 4061 Miniature Omnidirectional Microphone, Loud SPL

이 마이크는 d:screet™ 4060 Miniature Omnidirectional Microphone, Normal SPL과 음향적으로 동일하지만, 더 높은 음압 수준(SPL)을 수용하도록 감도가 조정됩니다.

d:screet™ 4061 Miniature Omnidirectional Microphone, Loud SPL은 SPL을 클리핑 하기 전에 최대 144dB의 피크까지 처리할 수 있어 일부 계측기 및 사람의 음성과 같은 매우 큰 음원에 사용할 수 있는 최고의 미니어처 중 하나입니다.


그에 비해 d:screet™ 4061은 d:screet™ 4060보다 약 10dB 덜 민감하므로 극장 공연자의 머리나 이마에 장착되는 등 숨겨진 용도에 사용할 때 잘 작동합니다. 이 위치에서 음압 수준은 카디오이드 배치(레이플 마이크)와 마주치는 것보다 약 10dB 더 큽니다.

이 마이크는 검은색, 갈색, 베이지색, 흰색 네 가지 색상으로 구입할 수 있습니다. 더욱 강하고 단단한 heavy-duty version으로도 구매 가능합니다.


d:screet™ 4062 Miniature Omnidirectional Microphone, Extreme SPL

이 마이크는 이 시리즈의 다른 마이크와 유사하지만 극도로 큰 음압 수준에 맞게 감도를 조정합니다. 올바른 전원을 사용하면 마이크가 클립이 발생하기 전에 최대 154dB의 음압 수준을 처리할 수 있으므로 드럼과 금관악기에 근접하는 것이 이상적입니다. 마이크는 또한 차량의 엔진실이나 배기 파이프에서 직접 믹싱을 하기 위한 완벽한 선택입니다.

The d:screet™ 4062  Miniature Omnidirectional Microphone, Extreme SPL은 블랙과 베이지의 두 가지 색상으로 구입할 수 있습니다.


The decision fell on the d:screet™  4062 with a level of attenuation, necessary because of the, to some extent, exorbitant loudness very near to the exhaust and even in the engine compartment of the Ferraris.
  - Günther Raupp on using d:screet™  4062 to record the sound of a Ferrari



d:screet™ 4063 Miniature Omnidirectional Microphone, Loud SPL and Low voltage

The d:screet™ 4063 Miniature Omnidirectional Microphone, Loud SPL and Low voltage는 3V 바이어스 전압만 제공하는 송신기와 함께 사용하도록 설계되었습니다. 일부 송신기는 보다 일반적인 5V 대신 3V만 제공합니다. 이 경우, d:screet™ 4063은 이러한 송신기에 적합한 선택입니다.

이 마이크는 d:screet™ 4060 Miniature Omnidirectional Microphones와 음향적으로 동일하지만 입력 단계의 내부 프리앰프는 낮은 공급 전압으로 작동하도록 설계되었습니다. 올바른 전원을 사용하면 마이크가 클리핑 하기 전에 최대 138dB의 음압 수준을 처리할 수 있습니다.

이 마이크는 검은색, 베이지색, 흰색 세 가지 색상으로 구입할 수 있습니다. 더욱 강하고 단단한 heavy-duty version으로도 구매 가능합니다.


d:screet™ 4071 Miniature Omnidirectional Microphone, Presence Boost

The d:screet™ 4071 Miniature Omnidirectional Microphone, Presence Boost는 4~6kHz에서 일반적으로 5dB의 presence boost를 제공하는 환상적인 라발리에 마이크입니다. 이것은 말하는 자음의 주파수 범위가 이 위치에서 감쇠되어 지능이 떨어지기 때문에 가슴 위치의 마이크에 매우 중요합니다. d:screet™ 4071은 언어 지능을 극대화하는 기능을 제공합니다. 이 마이크는 클리핑이 발생하기 전에 최대 144dB의 음압 수준을 처리할 수 있습니다.

연주자의 몸에 마이크로 위치의 음성을 녹음할 때, 100 Hz 미만의 주파수는 매력적이지 않습니다. 이러한 이유로 100Hz의 저소음 절단이 d:screet™ 4071의 캡슐에 통합되어 내장형 프리앰프(및 무선 시스템)가 훨씬 더 큰 헤드룸을 갖게 됩니다. 또한 저주파수 울림, 소음 및 근접 효과를 제거합니다.



이 마이크는 스피치에 대한 특별한 최적화 때문에 ENG 뉴스 크루에게 특히 적합합니다. 매우 적은 수의 ENG 믹서만이 이러한 유형의 보상을 할 수 있기 때문입니다. 그것은 또한 스튜디오에 있는 기자들과 심지어 영화 제작을 위해 옷 속에 숨겨져 있는 사람들에게 환상적인 선택입니다.

d:screet™ 4071은 검은색, 베이지색 및 흰색 세 가지 색상으로 구입할 수 있습니다. 더욱 강하고 단단한 heavy-duty version으로도 구매 가능합니다.


A bit about omnis

무지향성 마이크는 모든 각도에서 민감도를 갖습니다. 원칙적으로 모든 방향에서 소리를 동일하게 수신합니다. 이것은 카디오이드 마이크에 비해 지극히 자연스럽고 사실적인 소리를 제공합니다. 무지향성 마이크는 녹음 상황에서 성가대와 같은 큰 음원을 믹싱하는 것뿐만 아니라 주변 음향을 픽업하는 데 종종 사용됩니다. 불행하게도, 그들의 픽업 패턴 때문에, 무지향성 마이크는 또한 라이브 상황에서 많은 피드백을 생산할 수 있습니다.

그럼에도 불구하고 DPA 무지향성 마이크를 먼저 사용하는 것이 좋습니다. 음원에 가까운 주파수 응답을 사용하면 이러한 마이크가 오디오 도구 상자에 유연하게 추가될 수 있기 때문입니다. 종종 보다 자연스러운 소리를 내고, 극도로 높은 음압 수준을 처리할 수 있으며, 근접 효과를 겪지 않으며, 바람, 팝 또는 핸들링 소음에도 민감하지 않습니다.



Flexible Adapter System



모든 DPA의 마이크는 무선 시스템으로 쉽고 쉽게 실행되도록 구성할 수 있습니다. 우리는 안전한 구성을 위해 마이크에 고유한 MicroDot 터미네이션과 변경 가능한 어댑터를 사용합니다. 우리가 사용하는 모든 어댑터는 당신이 사용하는 무선 시스템 브랜드에 의해 개발되고 제조됩니다. 이렇게 하면 시스템에 아무런 문제가 없이 마이크가 일관되게 작동합니다.

무선 시스템용 어댑터는 유연하고 단순하며 경제적인 가능성을 제공합니다. 더 이상 하나의 무선 시스템에 얽매이지 않습니다. 상황이 바뀌면 완전히 새 마이크를 구입하는 대신 어댑터를 전환하기만 하면 됩니다. 스위치를 만들 때 음질 손실이나 변화는 들리지 않습니다.

무선용 어댑터를 사용하여 MicroDot 터미네이션 기능이 있는 마이크는 아래 나열된 전문 무선 시스템과 호환됩니다. 이들 브랜드의 대부분은 여러 가지 모델 번호를 가지고 있습니다. 호환성을 보장하려면 특정 모델 번호를 찾아야 합니다. 대부분의 경우 전송기에서 찾을 수 있습니다. 다른 구성이 가능하지만 DPA 마이크는 이러한 경우 완전한 호환성을 보장할 수 없습니다.

마이크가 함께 작동하는 무선 브랜드는 AKG, Audio Ltd., Audio-Technica, Beyerdynamic, Electro-Voice, Lectrosonics, Line 6, Micron, Mipro, Pastega, Ramsa, Sabine, Samson, Sennheiser, Shure, Sony, Telex, TOA, Trantec, Vega, Wisycom 및 Zaxcom입니다.

MicroDot 커넥터가 없는 유선 버전도 다양한 버전에 사용할 수 있습니다. 인기 있는 제품은 3핀 LEMO(Sennheiser), Mini-Jack(Sennheiser) 및 TA4F Mini-XLR(Shure)입니다.

유선 시스템을 통해 실행하려는 경우 XLR 어댑터와 함께 모든 마이크를 사용할 수 있습니다.



Specifications for 4060

Directional pattern
Omnidirectional
Principle of operation
Pressure
Cartridge type
Pre-polarized condenser
Frequency range
20 Hz - 20 kHz
Frequency range, ±2 dB
Soft boost grid: 20 Hz - 20 kHz, 3 dB soft boost at 8 - 20 kHz. High boost grid: 20 Hz - 20 kHz, 10 dB boost at 12 kHz
Sensitivity, nominal, ±3 dB at 1 kHz
20 mV/Pa; -34 dB re. 1 V/Pa
Equivalent noise level, A-weighted
Typ. 23 dB(A) re. 20 µPa (max. 26 dB(A))
Equivalent noise level, ITU-R BS.468-4
Typ. 35 dB (max. 38 dB)
S/N ratio (A-weighted), re. 1 kHz at 1 Pa (94 dB SPL)
Typ. 71 dB(A)
Total harmonic distortion (THD) - Legacy
< 1% THD up to 123 dB SPL peak; < 1% THD up to 120 dB SPL RMS sine
Total harmonic distortion (THD) - CORE
< 1% THD up to 129 dB SPL peak
Dynamic range - Legacy
Typ. 100 dB
Dynamic range - CORE
Typ. 106 dB
Max. SPL, peak before clipping
134 dB
Output impedance
30 - 40 Ω
Cable drive capability
Up to 300 m (984 ft)
Power supply (for full performance)
For wireless systems: Min. 5 V - max. 50 V through DPA adapter. With DAD6001-BC/DAD6024/DAD4099: 48 V phantom power ±4 V for full performance
Connector
MicroDot
Color
Black, beige, brown or white
Weight
7.5 g (0.26 oz) incl. Cable and MicroDot connector
Microphone diameter
5.4 mm (0.21 in)
Microphone length
12.7 mm (0.5 in)
Cable length
1.8 m (5.9 ft)
Polarity
Positively increasing sound pressure produces positive going voltage on MicroDot pin
Temperature range
-40°C to 45°C (-40°F to 113°F)
Relative humidity (RH)
Up to 90%

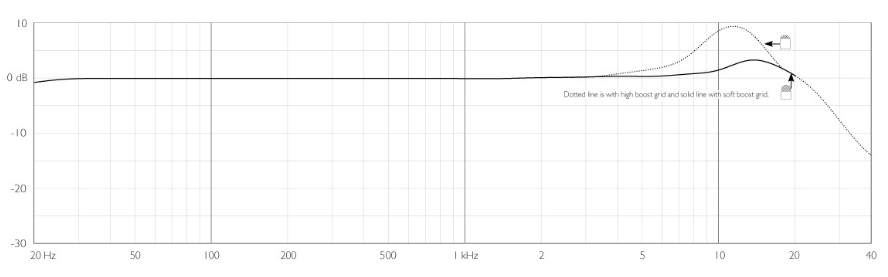

4060 Frequency response

<Typical response of a d:screet™ 4060>

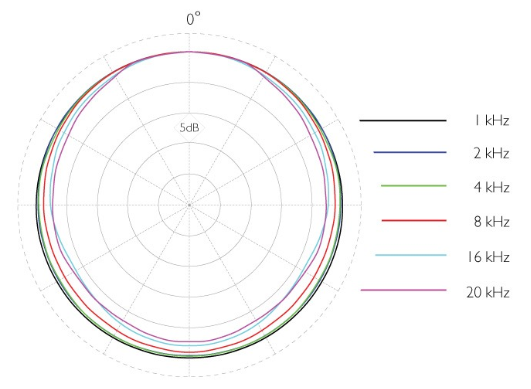

Polar pattern

<Typical directional characteristics of a d:screet™ 4060>



Specifications for 4061

Directional pattern
Omnidirectional
Principle of operation
Pressure
Cartridge type
Pre-polarized condenser
Frequency range
20 Hz - 20 kHz
Frequency range, ±2 dB
Soft boost grid: 20 Hz - 20 kHz, 3 dB soft boost at 8 - 20 kHz. High boost grid: 20 Hz - 20 kHz, 10 dB boost at 12 kHz
Sensitivity, nominal, ±3 dB at 1 kHz
6 mV/Pa; -44 dB re. 1 V/Pa
Equivalent noise level, A-weighted
Typ. 26 dB(A) re. 20 µPa (max. 28 dB(A))
Equivalent noise level, ITU-R BS.468-4
Typ. 38 dB (max. 40 dB)
S/N ratio (A-weighted), re. 1 kHz at 1 Pa (94 dB SPL)
Typ. 68 dB(A)
Total harmonic distortion (THD) - Legacy
< 1% THD up to 123 dB SPL peak; < 1% THD up to 120 dB SPL RMS sine
Total harmonic distortion (THD) - CORE
< 1% THD up to 137 dB SPL peak
Dynamic range - Legacy
Typ. 97 dB
Dynamic range - CORE
Typ. 111 dB
Max. SPL, peak before clipping
144 dB
Output impedance
30 - 40 Ω
Cable drive capability
Up to 300 m (984 ft)
Power supply (for full performance)
For wireless systems: Min. 5 V - max. 50 V through DPA adapter. With DAD6001-BC/DAD6024/DAD4099: 48 V phantom power ±4 V for full performance
Current consumption
Typ. 1.5 mA (microphone). 3.5 mA with DAD6001-BC XLR Adapter
Connector
MicroDot
Color
Black, beige, brown or white
Weight
7.5 g (0.26 oz) incl. Cable and MicroDot connector
Microphone diameter
5.4 mm (0.21 in)
Microphone length
12.7 mm (0.5 in)
Cable length
1.8 m (5.9 ft)
Polarity
Positively increasing sound pressure produces positive going voltage on MicroDot pin
Temperature range
-40°C to 45°C (-40°F to 113°F)
Relative humidity (RH)
Up to 90%


4061 Frequency response

<Typical response of a d:screet™ 4061>


Polar pattern


<Typical directional characteristics of a d:screet™ 4061>



Specifications for 4062

Directional pattern
Omnidirectional
Principle of operation
Pressure
Cartridge type
Pre-polarized condenser
Frequency range
20 Hz - 20 kHz
Frequency range, ±2 dB
Soft boost grid: 20 Hz - 20 kHz, 3 dB soft boost at 8 - 20 kHz. High boost grid: 20 Hz - 20 kHz, 10 dB boost at 12 kHz
Sensitivity, nominal, ±3 dB at 1 kHz
1 mV/Pa; -60 dB re. 1 V/Pa
Equivalent noise level, A-weighted
Typ. 33 dB(A) re. 20 µPa (max. 37 dB(A))
Equivalent noise level, ITU-R BS.468-4
Typ. 45 dB (max. 49 dB)
S/N ratio (A-weighted), re. 1 kHz at 1 Pa (94 dB SPL)
Typ. 61 dB(A)
Total harmonic distortion (THD)
< 1% THD up to 123 dB SPL peak; < 1% THD up to 120 dB SPL RMS sine
Total harmonic distortion (THD) - CORE
< 1% THD up to 139 dB SPL peak
Dynamic range
Typ. 90 dB
Dynamic range - CORE
Typ. 106 dB
Max. SPL, peak before clipping
154 dB
Output impedance
30 - 40 Ω
Cable drive capability
Up to 300 m (984 ft)
Power supply (for full performance)
For wireless systems: Min. 5 V - max. 50 V through DPA adapter. With DAD6001-BC/DAD6024/DAD4099: 48 V phantom power ±4 V for full performance
Connector
MicroDot
Color
Black or beige
Weight
7.5 g (0.26 oz) incl. Cable and MicroDot connector
Microphone diameter
5.4 mm (0.21 in)
Microphone length
12.7 mm (0.5 in)
Cable length
1.8 m (5.9 ft)
Polarity
Positively increasing sound pressure produces positive going voltage on MicroDot pin
Temperature range
-40°C to 45°C (-40°F to 113°F)
Relative humidity (RH)
Up to 90%


4062 Frequency response

<Typical response of a d:screet™ 4062>


Polar pattern

<Typical directional characteristics of a d:screet™ 4062>



Specifications for 4063

Directional pattern
Omnidirectional
Principle of operation
Pressure
Cartridge type
Pre-polarized condenser
Frequency range
20 Hz - 20 kHz
Frequency range, ±2 dB
Soft boost grid: 20 Hz - 20 kHz, 3 dB soft boost at 8 - 20 kHz. High boost grid: 20 Hz - 20 kHz, 10 dB boost at 12 kHz
Sensitivity, nominal, ±3 dB at 1 kHz
6 mV/Pa; -44 dB re. 1 V/Pa
Equivalent noise level, A-weighted
Typ. 26 dB(A) re. 20 µPa (max. 28 dB(A))
Equivalent noise level, ITU-R BS.468-4
Typ. 38 dB (max. 40 dB)
S/N ratio (A-weighted), re. 1 kHz at 1 Pa (94 dB SPL)
Typ. 68 dB(A)
Total harmonic distortion (THD) - Legacy
< 1% THD up to 123 dB SPL peak; < 1% THD up to 120 dB SPL RMS sine
Total harmonic distortion (THD) - CORE
< 1% THD up to 135 dB SPL peak
Dynamic range - Legacy
Typ. 97 dB
Dynamic range - CORE
Typ. 109 dB
Max. SPL, peak before clipping
138 dB
Output impedance
30 - 40 Ω
Cable drive capability
Up to 300 m (984 ft)
Power supply (for full performance)
For wireless systems: Min. 3 V - max. 50 V through DPA adapter. With DAD6001-BC/DAD6024/DAD4099: 48 V phantom power ±4 V for full performance
Connector
MicroDot
Color
Black, beige, brown or white
Weight
7.5 g (0.26 oz) incl. Cable and MicroDot connector
Microphone diameter
5.4 mm (0.21 in)
Microphone length
12.7 mm (0.5 in)
Cable length
1.8 m (5.9 ft)
Polarity
Positively increasing sound pressure produces positive going voltage on MicroDot pin
Temperature range
-40°C to 45°C (-40°F to 113°F)
Relative humidity (RH)
Up to 90%


4063 Frequency response

<Typical response of a d:screet™ 4063>


Polar pattern

<Typical directional characteristics of a d:screet™ 4063>




Specifications for 4071

Directional pattern
Omnidirectional
Principle of operation
Pressure
Cartridge type
Pre-polarized condenser
Frequency range
20 Hz - 20 kHz
Frequency range, ±2 dB
100 Hz - 15 kHz with typ. 5 dB soft boost at 4 - 6 kHz
Sensitivity, nominal, ±3 dB at 1 kHz
6 mV/Pa; -44 dB re. 1 V/Pa
Equivalent noise level, A-weighted
Typ. 26 dB(A) re. 20 µPa (max. 28 dB(A))
Equivalent noise level, ITU-R BS.468-4
Typ. 38 dB (max. 40 dB)
S/N ratio (A-weighted), re. 1 kHz at 1 Pa (94 dB SPL)
68 dB(A)
Total harmonic distortion (THD)
< 1% THD up to 123 dB SPL peak
< 1% up to 120 dB SPL RMS sine
Total harmonic distortion (THD) - CORE
< 1% THD up to 123 dB SPL peak; < 1% THD up to 120 dB SPL RMS sine
Dynamic range
Typ. 97 dB
Dynamic range - CORE
Typ. 111 dB
Max. SPL, peak before clipping
144 dB
Output impedance
30 - 40 Ω
Cable drive capability
Up to 300 m (984 ft)
Power supply (for full performance)
For wireless systems: Min. 5 V - max. 50 V through DPA adapter. With DAD6001-BC/DAD6024/DAD4099: 48 V phantom power ±4 V for full performance
Connector
MicroDot
Color
Black, beige or white
Weight
7.5 g (0.26 oz) incl. Cable and MicroDot connector
Microphone diameter
5.4 mm (0.21 in)
Microphone length
17 mm (0.67 in)
Cable length
1.8 m (5.9 ft)
Polarity
Positively increasing sound pressure produces positive going voltage on MicroDot pin
Temperature range
-40 °C to 45 °C (-40 °F to 113 °F)

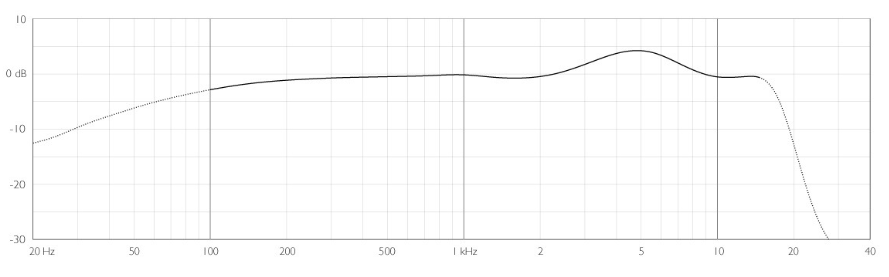

4071 Frequency response

<Typical response of a d:screet™ 4071>


Polar pattern

<Typical directional characteristics of a d:screet™ 4071>
