프리앰프B173 500 Mic Pre

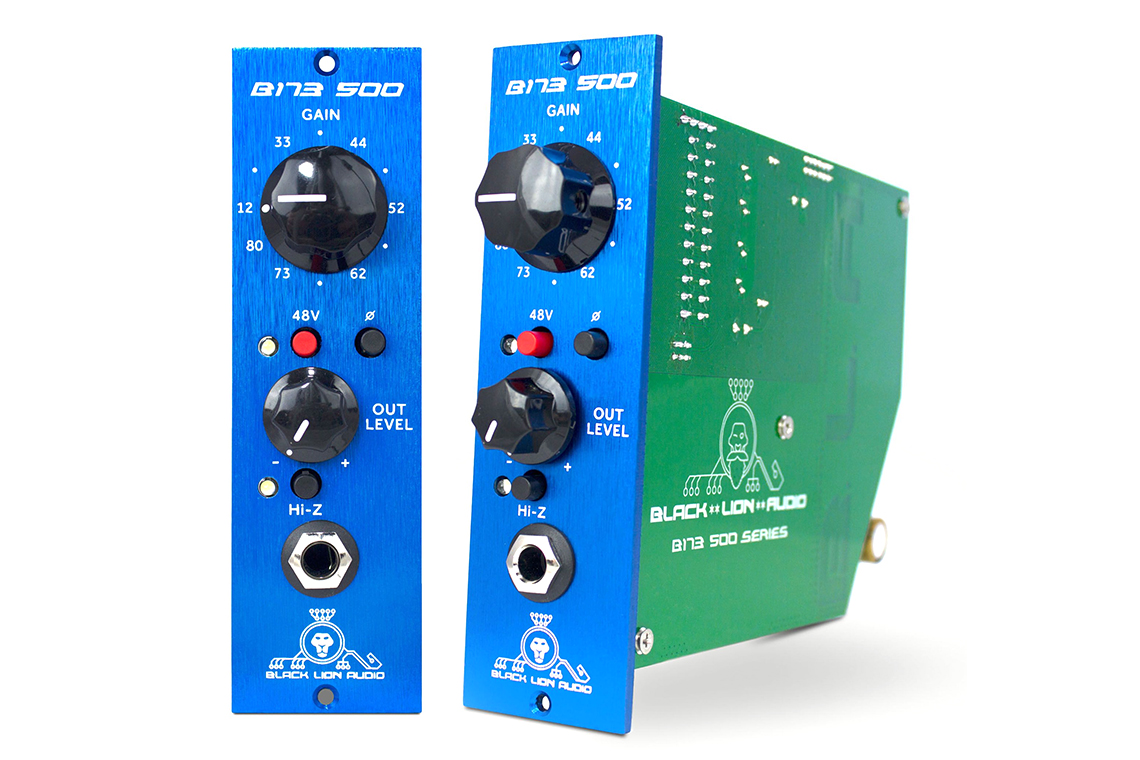

B173 500 Mic Pre

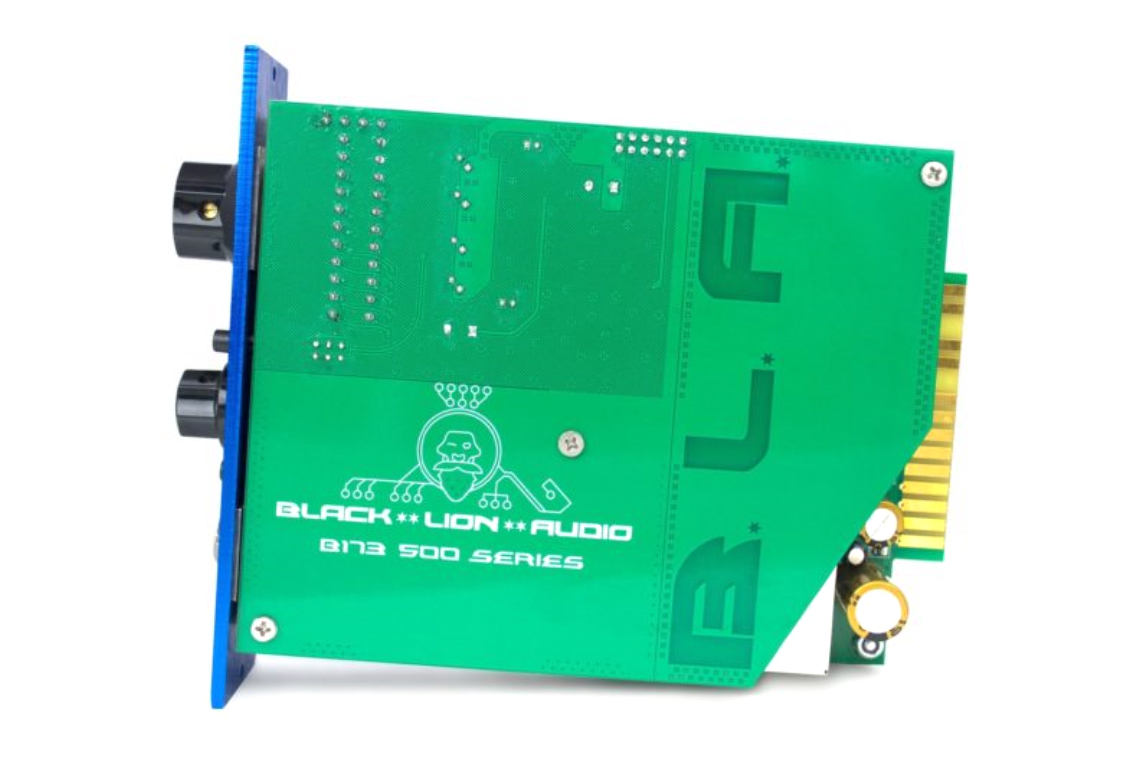

B173 500에 있는 프리 앰프 및 라인 앰프 회로는 원래 B173과 동일합니다. 작은 구성 요소로 변환하는 동안 단일 구성 요소나 디자인 기능이 손상되지 않았습니다. 결과적으로, 회로 보드는 까다로운 Cinemag 입력 변압기를 포함하여 모든 종류의 훌륭한 부품으로 포장되어 있습니다!
파워 서플라이는 모든 프리 앰프 디자인의 중추이며 프리 앰프의 전반적인 사운드와 성능에 큰 영향을 줄 수 있습니다. B173 500에 전원을 공급하는 데 필요한 + 24V 레일은 원하지 않는 노이즈 또는 변조를 신호 경로 밖으로 유지하도록 특별히 설계된 맞춤형 DC-DC 컨버터 회로를 사용하여 고밀도로 500 시리즈 랙의 +/- 16V 레일에서 변환됩니다. 그런 다음 인덕터, 페라이트 비드, 디커플링 커패시터, 전력 레귤레이션 및 전체 회로를 둘러싸는 커스텀 인클로저를 사용하여 완벽한 절연을 달성한다.

B173 500의 "클래스 A", 이산 회로와 하이 엔드 구성 요소가 결합되어 실망시키지 않을 고전적인 사운드에 신선한 접근할 수 있습니다!

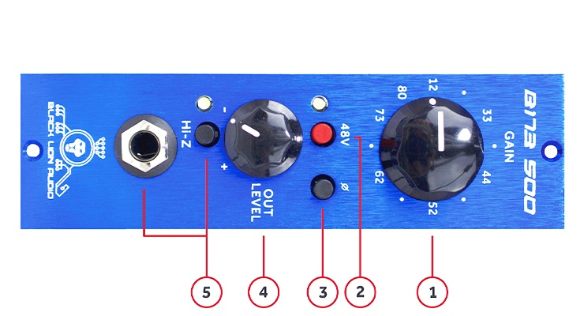

Mananual

  1. GAIN (stepped, 12-position switch): 시계 방향으로 돌리면 입력 신호 진폭이 증가하고 반 시계 방향으로 돌리면 입력 신호 진폭이 감소합니다
  2.  48V: 48V 팬텀 전원 켜고 끄기
  3.  PHASE (Ø): 위상 (Ø)은 입력 신호 극성을 180 ° 조정하고 입력 신호 극성을 변경하지 않고 해제합니다
  4.  OUT LEVEL: 시계 방향으로 돌리면 감쇠가 적고 반 시계 방향으로 돌리면 감쇠가 더 커집니다 (초보자는 출력 레벨을 시계 방향으로 완전히 돌리고 필요에 따라 입력 변압기를 포화시키지 않도록 게인을 높이는 것이 가장 좋습니다)
  5. Hi-Z: Hi-Z는 페이스플레이트입력 소스로서 페이스 프래이트 TS 잭을 선택하여 인가하고 입력 소스로서 500시리지 랙에 있는 XLR 입력 잭을 선택하여 해제합니다. (GAIN은 신호 입력을 조정하지 않지만 OUT LEVEL은 신호를 감쇠시킵니다.)


Spec.

Mic Section

  • Max Microphone Input Level: +1 dBu
  • Input Impedance: 200Ω
  • Gain: +12dB to +80dB
  • Equivalent Input Noise (noise floor): -103dB
  • THD+N (@ +4dBu output):
    • .072% @ +8 dBu Gain
    • .074% @ +29 dBu Gain
    • .082% @ +44 dBu Gain
    • .152% @ +60 dBu Gain
    • .709% @ +76 dBu Gain
  • Bandwidth (1kHz, 150Ω source, unweighted): 10Hz to 30kHz

Hi-Z Section

  • THD+N (@ +4dBu output):
    • .0045% @ +10 dBu
    • .0076% @ +15 dBu

Output Section

  • Max Output Level: +29dBu
  • Output Impedance: 600Ω

Power Supply

  • +24V provided by ultra low noise,
    custom power supply (500 series rack
     required)

Product Dimensions

  • 1 .5” x 6.5” x 5.25”

Product Weight

  • 1.2 lbs

Shipping Dimensions

  • 13” x 13” x 5”

Shipping Weight

  • 3 lbs
