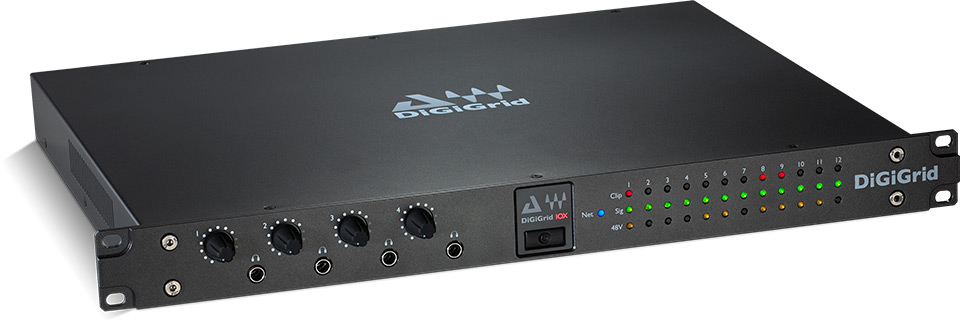

IOX

Expansion Audio Interface for SoundGrid® Systems





DiGrid IOX는  12 mic/line inputs와 방송/스튜딩 품질의 프리앰프 및 6 line outputs를 가지고 있는 high-count I/O 인터페이스이며, 스튜디오 급과 레코딩룸에 적합합니다. 각각의 뮤지션들이 개별적으로 믹스할 수 있는 사용자 지정 네개의 헤드폰 outputs를 통해 IOX는 스튜디오에서나 청취하고 있는 컨틀롤 룸에서 고해상도 모니터링이 가능하게 합니다.

단일 이더넷 케이블로 IOX를 SoundGrid 네트워크에 연결하면 실시간으로 트래킹, 믹싱 및 모니터링의 새로운 세계가 열릴 것입니다. 뿐만 아니라 네트워크에 SoundGrid DSP 서버를 사용하면 DAW에 완벽하게 통합된 수백 개의 SoundGrid 호환 플러그인을 DAW에 실행할 수 있으며 latency는 0.8밀리초입니다.






General

  • 1U rack-mounted (standard 19” rack-mount wide, 4U high, 380-mm deep excluding connectors)
  • Supported sample rates: 44.1, 48, 88.2 and 96 kHz (176.4 and 192 kHz will be supported in the future)
  • 12 channel mic/line inputs (on XLR/TRS combo)
  • 6 channel line outputs
  • Word Clock I/O
  • 2 SoundGrid ports (RJ45s)
  • Reset switch
  • 4 headphone outputs with analog level knobs; range: Off to +15 dB
  • Clock: Word Clock input, SoundGrid (SoE), Internal
  • AC input
  • Multiple broadcast level format settings (jumpers on all analog I/Os)

Analog Inputs

  • Input Impedance: Mic: 2K5 / Line: 8K0 Ohms
  • Gain Range: Mic: 0 dB to +52.5 dB in 7.5-dB steps / Line: -10 dB to +42.5 dB in 7.5-dB steps
  • Fine control provides an additional 0dB to 7dB in 0.5-dB steps
  • Maximum Input Level: Mic: +26 dBu / Line: +36 dBu
  • Mic Equivalent Input Noise: > -126 dB (150 Ohm source, gain +59.5 dB)
  • Harmonic Distortion: Typically < 0.01% @ unity gain, -10dB input @ 1 kHz
  • Frequency Response: +/-0.5 dB (20 Hz to 20 kHz)
  • Channel Separation: Better than 90 dB (40 Hz to 15 kHz)

Analog Outputs

  • Maximum Output Level: +22 dBu
  • Residual Output Noise: <90 dB (20 Hz to 20 kHz)
  • Frequency Response: +/-0.5 dB (20 Hz to 20 kHz)
  • Output Impedance: 50 Ohms
  • Channel Separation: Better than 90 dB (40 Hz to 15 kHz)
  • Harmonic Distortion: Typically < 0.01% @ unity gain, -10dB input @ 1 kHz

Weight and Dimensions

HeightWidthDepthWeight
1U / 43.6mm19″ / 482.60 mm3564.5Kg
