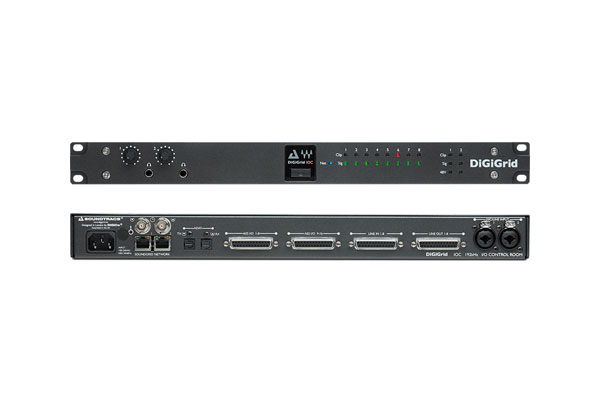

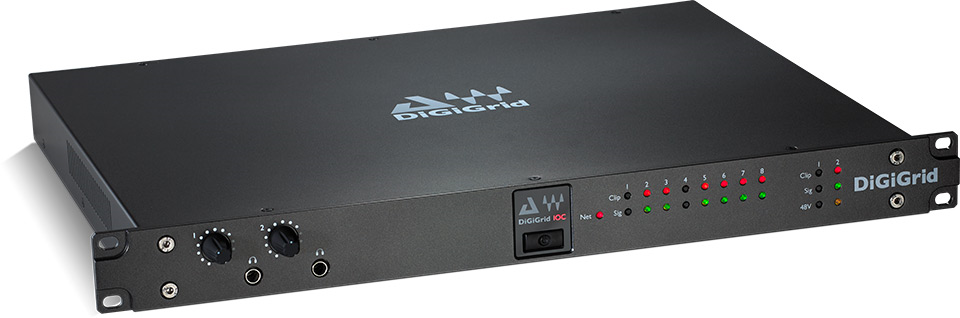

컨트롤 룸을 염두에 두고 맞춤 설계된 DiGiGrid IOC 오디오 인터페이스는 다양한 연결 옵션을 제공합니다. 옵션은 2 mic/line iputs와 함께 방송용 급의 프리앰프, 8개의 line inputs/outputs, 16 AES inputs/outputs, ADAT input/output 그리고 2개의 파워풀한 헤드폰 output입니다. 단일 이더넷 케이블로 IOX를 SoundGrid 네트워크에 연결하면 실시간으로 트래킹, 믹싱 및 모니터링의 새로운 세계가 열릴 것입니다. DiGiGrid IOC와 SoundGrid DSP 서버를 사용하면 수백 개의 SoundGrid와 호환 가능한 플러그인을 Wave 및 기타 개발자의 방식으로 실행할 수 있으며, 이 플러그인은 DAW에 완전히 통합되어 있습니다.

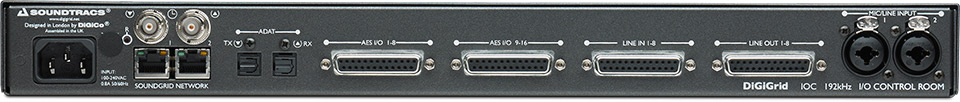

General
- 8x line inputs (25-pin DB25)
- 8x line outputs (25-pin DB25)
- 16x AES/EBU I/O (25-pin DB25)
- 1x ADAT I/O (8 channels @ 48kHz). (4 channels @ 96 kHz and 2 channels @ 192 kHz will be supported in the future)
- 2x Mic inputs (XLR/TRS combo)
- 2x SoundGrid RJ45 Ethernet ports
- 1x Word clock I/O
- 1x AC input
- 2x headphone outputs with analog level knobs
- 1U rack-mounted
- Supported sample rates: 44.1, 48, 88.2 and 96 kHz (176.4 and 192 kHz will be supported in the future)
- Clock Synchronization via Word Clock input, AES/EBU, SoundGrid (SoE), Internal
- Reset switch
- Multiple broadcast level format settings (jumpers on all analog I/Os)
Inputs
- Mic input impedance: 2K5 Ohms
- Phantom power: 48V
- Line input impedance: 8K0 Ohms
- Mic gain range: 0 dB to +52.5 dB in 7.5-dB steps. Fine control provides an additional 0dB to 7dB in 0.5-dB steps
- Mic maximum input level: +26dB
- Line maximum input level: +36dB
- Mic equivalent input noise: >-126dB (150 Ohm source, Gain +59.5dB)
- Frequency response: +/-0.5dB 20Hz to 20kHz
- Channel separation: Better than 90dB (40Hz to 15kHz)
Outputs
- Maximum line output level: +22dBu
- Residual line output noise:<90dB (20Hz to 20kHz)
- Frequency Response: +/-0.5dB (20Hz to 20kHz)
- Line output impedance: 50 Ohms
- Channel separation: Better than 90dB (40Hz to 15kHz)
- Harmonic Distortion: Typically <0.01% @ unity gain, -10dB input @ 1kHz
Weight and Dimensions
| Height | Width | Depth | Weight |
| 1U / 43.6mm | 19″ / 482.60 mm | 356 | 4.5Kg |
