WSG Bridge for Dante

Waves SoundGrid와 Dante 프로토콜 간에 최대 64개의 오디오 채널을 연결합니다. WSG Bridge를 사용하면 플러그인 프로세싱 전용 Waves SoundGrid 서버를 사용하여 Dante 네트워크에 실시간 처리 기능을 추가할 수 있습니다.

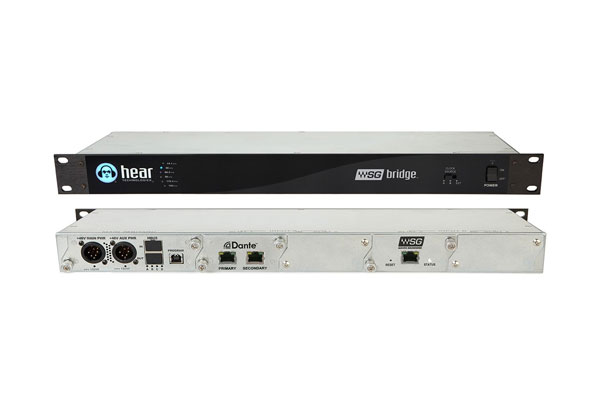

사운드그리드와 단테를 모두 지원하는 1U 랙 장착형 WSG Bridge는 Dante 네트워크에 강력하고 수상 경력에 빛나는 플러그인과 사운드를 가져올 수 있는 완벽한 방법입니다. 처리 작업을 위해 Dante 네트워크에서 SoundGrid 네트워크로 채널을 쉽게 라우팅하고 필요한 곳에 다시 연결할 수 있습니다.
- 최대 64 채널의 SoundGrid
- 최대 64 개의 단테 채널
- 지원되는 샘플 속도 : 44.1-96 kHz
- 클럭 소스 : SoundGrid / Dante
- 1U 랙 마운트 가능
- 이중화 전원 공급 장치 (옵션, 별도 구매)
System I/O
Latency
Typical Dante to WSG or WSG to Dante Latency:*
0.787ms @ 44.1kHz
0.778ms @ 48.0kHz
WSG 또는 WSG 대 단테 대기 시간 :*
* 왕복 시간의 경우 대기 시간은 정확히 두 배가됩니다.
** A/D 또는 D/A 변환 시간 또는 플러그인 처리 시간을 포함하지 않음.
클럭 소스
A : 클럭 마스터 (Dante)로 "A"입력
B : 클럭 마스터 (WSG)로 "B"입력
EXT : 향후 외부 클럭 입력(옵션 향후 외부 워드 클럭 I/O 카드)
샘플링 속도
44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz
USB 포트
USB 2.0 (펌웨어 업데이트 및 향후 연결 용)
카드 슬롯
각 슬롯에는 아날로그 또는 디지털 입력 카드, 출력 카드 또는 8 포트 혼합기 네트워크 카드를 사용할 수 있습니다.
HBUS 입력
8 핀 RJ45 잭 (향후 확장 용)
HBUS 출력
8 핀 RJ45 잭 (향후 확장 용)
Waves SoundGrid Card
Audio Inputs
64 (WSG 오디오 네트워크용 8핀 RJ45잭 1000BaseT 이더넷)
Audio Outputs
64 (WSG 오디오 네트워크 용 8 핀 RJ45 잭 1000BaseT 이더넷)
Sampling Rates (Supported)
44.1kHz, 48kHz, 88.2kHz, 96kHz
Dante Card
오디오 입력
64 @ 44.1kHz 또는 48kHz; 32 @ 88.2kHz 또는 96kHz (Dante 오디오 네트워크 용 8핀 RJ45잭 100BaseT 또는 1000BaseT 이더넷)
오디오 출력
64 @ 44.1kHz 또는 48kHz; 32 @ 88.2kHz 또는 96kHz (Dante 오디오 네트워크 용 8 핀 RJ45 잭 100BaseT 또는 1000BaseT 이더넷)
샘플링 속도 (지원됨)
44.1kHz, 48kHz, 88.2kHz, 96kHz
Physical
치수
1.75” (44.5 mm) H x 19” (483 mm) W x 8.5” (216 mm) D
단위 무게
6.3 파운드 (2.8kg)
설치
표준 랙 마운트, 1 RU
Power
전원 요구 사항
48 VDC, 400 mA 메인 (주 전원 공급 장치)
48 VDC, 400 mA 보조 (예비 전원 공급 장치)
외부 전원 공급 장치 요구 사항
입력 전압 : 100VAC ~ 240VAC 50 / 60Hz
SETUPS

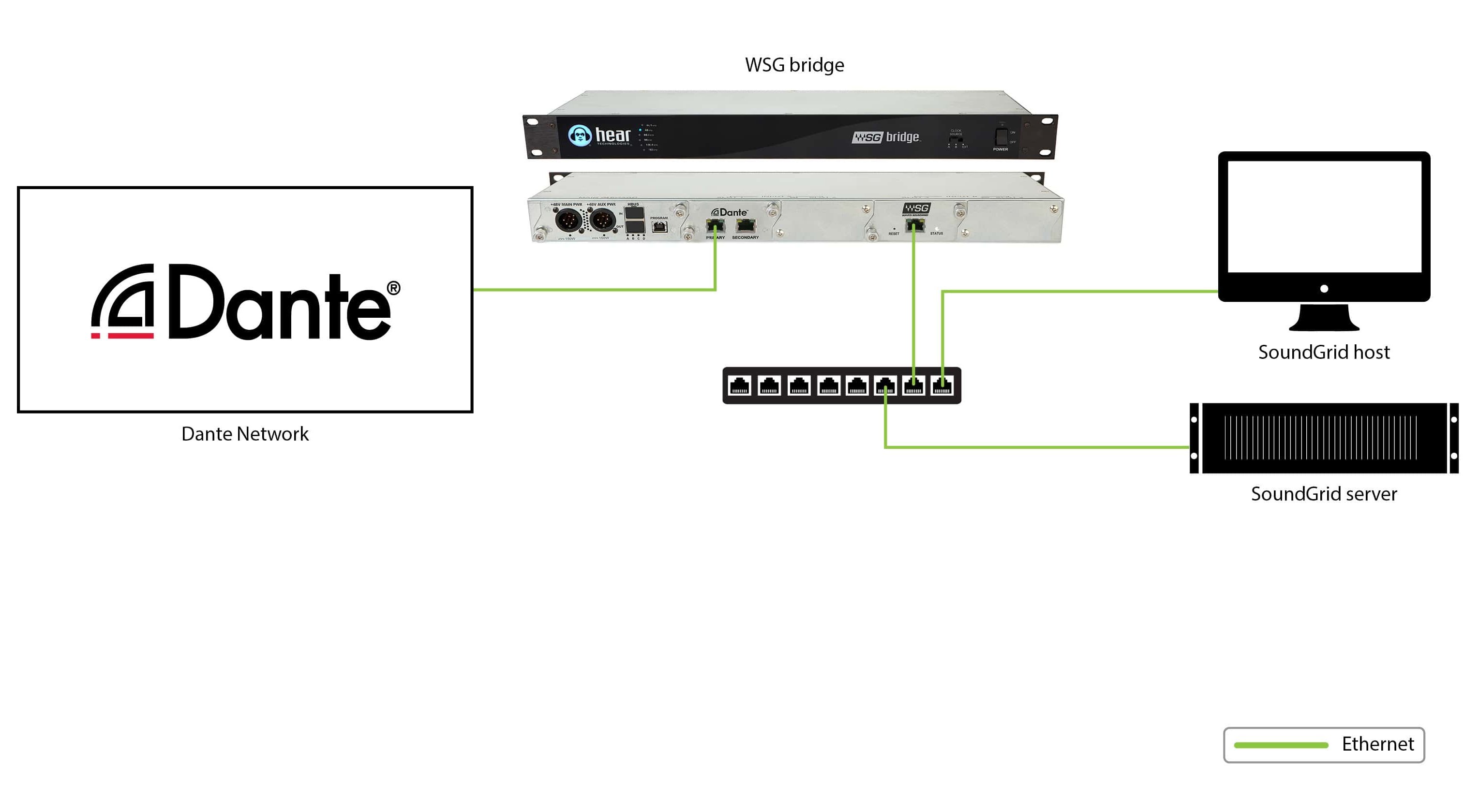

Dante 네트워크에 실시간 SoundGrid 프로세싱 추가하기
