MANLEY는 1989년부터 30년이 넘는 기간 동안 레코딩/마스터링 업계를 선도하는 기업이었습니다.
모든 제품들은 미국 Los Angeles에서 동쪽으로 50km 정도 떨어진 California Chino에서 숙련된 장인들에 의해 수작업으로 제조됩니다.
Manley Laboratories는 최고 수준의 레코딩, 믹싱, 마스터링, 플레이백 장비를 끊임없이 생산하고 있으며, 회사의 근본이 되는 훌륭한 아날로그 전통을 자랑스럽게 유지하며 업계의 미래를 내다보고 있습니다.
- TUBES RULE.
REVIEWS
많은 전문가들과 매거진들은 MANLEY VOXBOX®에 대해 이렇게 평가하였습니다.
" 포럼에서 큰 논제 중 하나가 ‘신호에 따뜻함을 더하기 위해서 진공관 마이크 또는 진공관 마이크 프리를 사용하는게 괜찮을까요?’입니다.
만약 마이크 프리가 VoxBox®라면 의심할 여지가 없을꺼라고 자신있게 말할 수 있습니다... 깨끗한 사운드를 제공하고 가변 게인 컨트롤을 사용하여 원하는 부드러움 정도를 컨트롤할 수 있습니다."
- Glenn Bucci, Pro Studio Reviews, 2007년 11월
" MANLEY VoxBox®는 지금까지 만들어진 최고의 마이크 프리앰프 / 멀티프로세서 콤보가 될 것입니다…
걷지 말고 뛰어서 Manley 대리점이나 홈페이지로 가서 이 멋진 장비를 빨리 구매하세요."
- Rip Rowan, ProRec, 1998년 6월
" 저는 이 장비에서 마음에 들지 않는 것을 찾기 위해 열심히 노력했지만 결국 찾지 못하였습니다. "
- Steve Cunningham, 라디오 및 프로덕션, 1999년 8월
" 특히 컴프레서 섹션은 보컬 이외의 신호에도 매우 유용합니다.
VoxBox®에 쏟은 노력과 정성을 고려해보면, 이런 최고의 장비에 높은 가격은 합리적으로 보입니다. "
- George Shilling, Studio Sound, 1998년 4월
대단해 보이기는 합니다.
하지만 뭐가 특별한가요?
식상하게 들릴수도 있지만 첫번째로, 모든 구성 요소들이 하이엔드로 구성 되었습니다. 프로젝트 작곡가와 유명 메이저 스튜디오의 요구 사항을 모두 충족한 제품입니다. 모든 악기와 더빙에 사용할 수 있도록 올 튜브 시그널 패스를 적용하였습니다. 단순하고 분명하며 다른 것들보다 명백히 좋게 들리며, 인체 공학적으로 직관적이게 설계되었습니다. 모든 기능과 시대를 초월한 스타일, 견고한 빌드 퀄리티, 세계적으로 유명한 “Manley Sound”를 갖춘 MANLEY VOXBOX®를 소개합니다.
멋지군요! 그럼 어떻게 활용하면 될까요?
VOXBOX®를 설계하면서 보컬 외 다른 악기에서도 얼마나 잘 동작할지 예상할 수 없었습니다.
하지만 드럼, 베이스, 기타 및 키보드에 대한 설정이 있으며 그 결과는 매우 훌륭하게 나타났습니다
“두 개의 VOXBOX®를 가지고 있다면 스테레오 채널로도 사용 가능한가요?” 물론 사용 가능합니다.
컴프레서와 디에서/리미터 섹션 전체를 위한 스테레오 링크, 믹스 및 프리-마스터링을 위한 특별한
컴프레션 설정 및 매우 잘 적용된 EQ 주파수를 포함합니다. 따라서 보이스에만 사용할 필요는 없습니다. " VOXBOX®"라는 이름은 이름에 불과합니다.
DETAILS

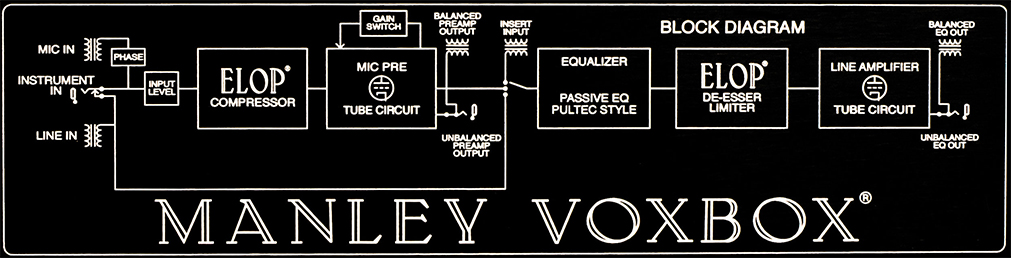

블록 다이어그램 / 시그널 플로우

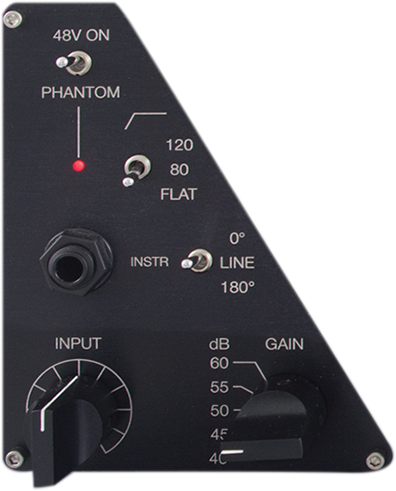

마이크로폰 프리앰프 섹션
· 전설적인 Manley Mono 마이크 프리앰프 모듈
· Manley Labs에서 직접 설계한 입력 트랜스포머 적용
· 전면 패널을 통한 +48V 온/오프
· 효과적인 패시브 하이패스 필터 스위치
· 라인/INST 선택 기능을 결합한 위상 전환 스위치
· 트랜스포머를 거친 밸런스드 XLR 출력 및 트랜스포머를
거치지 않는 1/4” TS 출력
· 실제 게인뿐 아니라 슬루(Slew)율 등 회로의 특성을
변화시키는 스마트한 게인스위치 (공격적으로 사용할지,
부드럽게 사용할지 선택 등에 활용)
· +31dBu의 헤드룸(다른 장비들보다 5~10dB 정도 높음)
· 매우 깨끗한 수준의 퓨어 클래스A 진공관 회로를
통해서만 통과
· 착색없이 명료도 높은 사운드를 위한 Class A 진공관 회로를
통해서만 출력

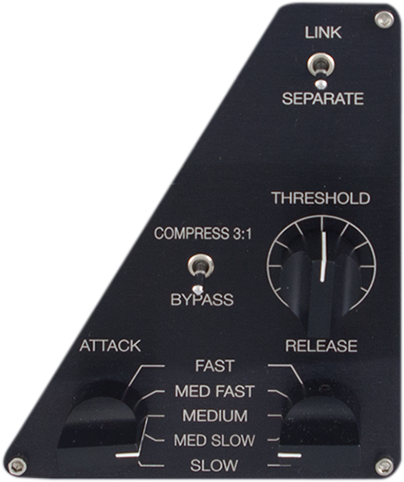

컴프레서 섹션
· ELOP® Limiter의 옵토-아이솔레이터(Opto-isolator)
방식을 극대화하여 설계
· Ratio 3:1로 조정 및 다양한 기능을 위한 ATTACK,
RELEASE 컨트롤 추가
· 신호는 진공관 회로전에 프로세싱되어 왜곡이나
주파수 응답에 나쁜 영향 을 주지 않고 압축하여
마이크 프리 클리핑을 방지
· ELOP® Limiter의 빠른 응답, LA-2A T-4 모듈의 빠른 응답,
LA-3A의 좀 더 느린 응답 등 가장 선호하는
방식들을 기반으로 최적의 설정 구성
· 좋은 펀치감
· 높은 헤드룸과 타이밍 방식으로 강력한 펀칭 드럼에서
견고한 베이스 연주에 이르기까지 신선한 사운드 전달
· 훌륭한 엔지니어의 라이딩과 같은 효과
· 대부분의 옵토 기반 다이나믹 프로세서와 다르게
버스 컴프로도 훌륭하게 작동

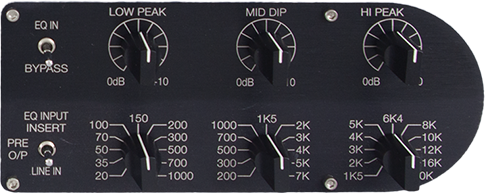

EQ 섹션
·Pultec EQ
·Pultec의 미드레인지 EQ를 포함하여 3개 대역에 걸쳐
33주파수 컨트롤 가능
·인덕터를 갖춘 설계로 저역대 주파수 사운드 처리에 이점
·Class A 회로 설계로 고역대 주파수 사운드 처리에 이점
·EQ INPUT 패치를 활용한 라인 입력, 프리앰프 출력,
인서트 리턴 중 선택하여 패치 가능.
·이 스위치는 프리앰프 및/또는 외부 프로세서의 바이패스
스위치 또는 두 개의 다른 트랙을 처리하는 이중 역할 수행.

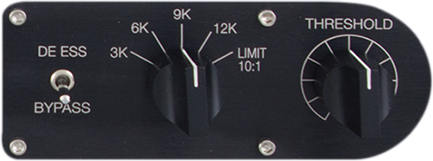

디에서 & 리미터 섹션
· ELOP® Limiter 설계를 기반으로 하는 peak Limiter
및 De-esser
· 3KHz ~ 12KHz 신중하게 고른 4개의 노치 주파수를
디에싱하기 위한 패시브 LC 네트워크
· LA-2A를 완전하게 재현하는 리미터
· 음악 재생 중에도 자연스러운 De-esser 인서트 가능

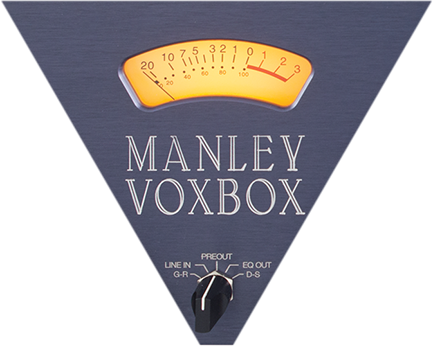

미터
· 거대한 백라이트를 갖춘 Sifam VU meter
· 라인 입력, 프리앰프 출력, 최종 출력 중
선택하여 모니터링 가능
· 컴프레서 게인 리덕션과 디에서/리미터 동작 모니터링 가능
기타 특장점
·워밍업 뮤팅 회로
·효과적인 자기장 억제 시스템
·스마트한 그라운딩 및 무소음 스위치
·다른 장비와는 차별화되는 MANELY VoxBox®만의
유니크한 사운드 및 텍스쳐
MANLEY POWER® 파워 서플라이는
Manley Labs의 Bruno Putzeys가 이끄는 이 분야의 세계적인 전문가 팀이 고전압 진공관을 사용하는 오디오 장비들을 위해 특별히 개발한 혁신적인 설계입니다.
MANLEY CORE ®를 통해서 이미 신뢰도와 음향적 우수함을 입증한 이 파워 서플라이는 진공관을 작동하기 위한 300볼트의 DC 레일, 전력 공급을 위한 6볼트 라인,
팬텀 파워 및 다양한 솔리드 스테이트 컨트롤을 위한 여러 다른 전압 레일을 제공합니다.
고전압은 높은 헤드룸으로 이어집니다.
500시리즈 설계로는 이러한 음향적인 퍼포먼스에 근접할 수 없습니다.
고주파수 설계를 통해 모든 라인들이 완벽하게 컨트롤되며 낮은 임피던스를 갖추고 효율적이면서도 매우 조용합니다.
MANLEY는 1989년부터 30년이 넘는 기간 동안 레코딩/마스터링 업계를 선도하는 기업이었습니다.
모든 제품들은 미국 Los Angeles에서 동쪽으로 50km 정도 떨어진 California Chino에서 숙련된 장인들에 의해 수작업으로 제조됩니다.
Manley Laboratories는 최고 수준의 레코딩, 믹싱, 마스터링, 플레이백 장비를 끊임없이 생산하고 있으며, 회사의 근본이 되는 훌륭한 아날로그 전통을 자랑스럽게 유지하며 업계의 미래를 내다보고 있습니다.
- TUBES RULE.
많은 전문가들과 매거진들은 MANLEY VOXBOX®에 대해 이렇게 평가하였습니다.
" 포럼에서 큰 논제 중 하나가 ‘신호에 따뜻함을 더하기 위해서 진공관 마이크 또는 진공관 마이크 프리를 사용하는게 괜찮을까요?’입니다.
만약 마이크 프리가 VoxBox®라면 의심할 여지가 없을꺼라고 자신있게 말할 수 있습니다... 깨끗한 사운드를 제공하고 가변 게인 컨트롤을 사용하여 원하는 부드러움 정도를 컨트롤할 수 있습니다."
- Glenn Bucci, Pro Studio Reviews, 2007년 11월
" MANLEY VoxBox®는 지금까지 만들어진 최고의 마이크 프리앰프 / 멀티프로세서 콤보가 될 것입니다…
걷지 말고 뛰어서 Manley 대리점이나 홈페이지로 가서 이 멋진 장비를 빨리 구매하세요."
- Rip Rowan, ProRec, 1998년 6월
" 저는 이 장비에서 마음에 들지 않는 것을 찾기 위해 열심히 노력했지만 결국 찾지 못하였습니다. "
- Steve Cunningham, 라디오 및 프로덕션, 1999년 8월
" 특히 컴프레서 섹션은 보컬 이외의 신호에도 매우 유용합니다.
VoxBox®에 쏟은 노력과 정성을 고려해보면, 이런 최고의 장비에 높은 가격은 합리적으로 보입니다. "
- George Shilling, Studio Sound, 1998년 4월
대단해 보이기는 합니다.
하지만 뭐가 특별한가요?
식상하게 들릴수도 있지만 첫번째로, 모든 구성 요소들이 하이엔드로 구성 되었습니다. 프로젝트 작곡가와 유명 메이저 스튜디오의 요구 사항을 모두 충족한 제품입니다. 모든 악기와 더빙에 사용할 수 있도록 올 튜브 시그널 패스를 적용하였습니다. 단순하고 분명하며 다른 것들보다 명백히 좋게 들리며, 인체 공학적으로 직관적이게 설계되었습니다. 모든 기능과 시대를 초월한 스타일, 견고한 빌드 퀄리티, 세계적으로 유명한 “Manley Sound”를 갖춘 MANLEY VOXBOX®를 소개합니다.
멋지군요! 그럼 어떻게 활용하면 될까요?
VOXBOX®를 설계하면서 보컬 외 다른 악기에서도 얼마나 잘 동작할지 예상할 수 없었습니다.
하지만 드럼, 베이스, 기타 및 키보드에 대한 설정이 있으며 그 결과는 매우 훌륭하게 나타났습니다
“두 개의 VOXBOX®를 가지고 있다면 스테레오 채널로도 사용 가능한가요?” 물론 사용 가능합니다.
컴프레서와 디에서/리미터 섹션 전체를 위한 스테레오 링크, 믹스 및 프리-마스터링을 위한 특별한
컴프레션 설정 및 매우 잘 적용된 EQ 주파수를 포함합니다. 따라서 보이스에만 사용할 필요는 없습니다. " VOXBOX®"라는 이름은 이름에 불과합니다.
DETAILS
블록 다이어그램 / 시그널 플로우
마이크로폰 프리앰프 섹션
· 전설적인 Manley Mono 마이크 프리앰프 모듈
· Manley Labs에서 직접 설계한 입력 트랜스포머 적용
· 전면 패널을 통한 +48V 온/오프
· 효과적인 패시브 하이패스 필터 스위치
· 라인/INST 선택 기능을 결합한 위상 전환 스위치
· 트랜스포머를 거친 밸런스드 XLR 출력 및 트랜스포머를
거치지 않는 1/4” TS 출력
· 실제 게인뿐 아니라 슬루(Slew)율 등 회로의 특성을
변화시키는 스마트한 게인스위치 (공격적으로 사용할지,
부드럽게 사용할지 선택 등에 활용)
· +31dBu의 헤드룸(다른 장비들보다 5~10dB 정도 높음)
· 매우 깨끗한 수준의 퓨어 클래스A 진공관 회로를
통해서만 통과
· 착색없이 명료도 높은 사운드를 위한 Class A 진공관 회로를
통해서만 출력
컴프레서 섹션
· ELOP® Limiter의 옵토-아이솔레이터(Opto-isolator)
방식을 극대화하여 설계
· Ratio 3:1로 조정 및 다양한 기능을 위한 ATTACK,
RELEASE 컨트롤 추가
· 신호는 진공관 회로전에 프로세싱되어 왜곡이나
주파수 응답에 나쁜 영향 을 주지 않고 압축하여
마이크 프리 클리핑을 방지
· ELOP® Limiter의 빠른 응답, LA-2A T-4 모듈의 빠른 응답,
LA-3A의 좀 더 느린 응답 등 가장 선호하는
방식들을 기반으로 최적의 설정 구성
· 좋은 펀치감
· 높은 헤드룸과 타이밍 방식으로 강력한 펀칭 드럼에서
견고한 베이스 연주에 이르기까지 신선한 사운드 전달
· 훌륭한 엔지니어의 라이딩과 같은 효과
· 대부분의 옵토 기반 다이나믹 프로세서와 다르게
버스 컴프로도 훌륭하게 작동
EQ 섹션
·Pultec EQ
·Pultec의 미드레인지 EQ를 포함하여 3개 대역에 걸쳐
33주파수 컨트롤 가능
·인덕터를 갖춘 설계로 저역대 주파수 사운드 처리에 이점
·Class A 회로 설계로 고역대 주파수 사운드 처리에 이점
·EQ INPUT 패치를 활용한 라인 입력, 프리앰프 출력,
인서트 리턴 중 선택하여 패치 가능.
·이 스위치는 프리앰프 및/또는 외부 프로세서의 바이패스
스위치 또는 두 개의 다른 트랙을 처리하는 이중 역할 수행.
디에서 & 리미터 섹션
· ELOP® Limiter 설계를 기반으로 하는 peak Limiter
및 De-esser
· 3KHz ~ 12KHz 신중하게 고른 4개의 노치 주파수를
디에싱하기 위한 패시브 LC 네트워크
· LA-2A를 완전하게 재현하는 리미터
· 음악 재생 중에도 자연스러운 De-esser 인서트 가능
미터
· 거대한 백라이트를 갖춘 Sifam VU meter
· 라인 입력, 프리앰프 출력, 최종 출력 중
선택하여 모니터링 가능
· 컴프레서 게인 리덕션과 디에서/리미터 동작 모니터링 가능
기타 특장점
·워밍업 뮤팅 회로
·효과적인 자기장 억제 시스템
·스마트한 그라운딩 및 무소음 스위치
·다른 장비와는 차별화되는 MANELY VoxBox®만의
유니크한 사운드 및 텍스쳐
MANLEY POWER® 파워 서플라이는
Manley Labs의 Bruno Putzeys가 이끄는 이 분야의 세계적인 전문가 팀이 고전압 진공관을 사용하는 오디오 장비들을 위해 특별히 개발한 혁신적인 설계입니다.
MANLEY CORE ®를 통해서 이미 신뢰도와 음향적 우수함을 입증한 이 파워 서플라이는 진공관을 작동하기 위한 300볼트의 DC 레일, 전력 공급을 위한 6볼트 라인,
팬텀 파워 및 다양한 솔리드 스테이트 컨트롤을 위한 여러 다른 전압 레일을 제공합니다.
고전압은 높은 헤드룸으로 이어집니다.
500시리즈 설계로는 이러한 음향적인 퍼포먼스에 근접할 수 없습니다.
고주파수 설계를 통해 모든 라인들이 완벽하게 컨트롤되며 낮은 임피던스를 갖추고 효율적이면서도 매우 조용합니다.
SPECIFICATIONS
MU 메탈 케이스에 니켈을 와인딩한 MANLEY 트랜스포머
고전류의 48V 팬텀파워를 내장한 2kΩ 마이크 입력
Hi-Z(100KΩ) 다이렉트 입력 (악기 입력)
라인 및 인서트 입력 (밸런스드 XLR 및 1/4”)
로우 임피던스 프리앰프 및 EQ 출력 (50Ω)
트랜스포머가 결합된 밸런스드 XLR 출력
트랜스포머가 없는 언밸런스드 1/4” 출력
컴프레서/디에서/리미터를 위한 스테레오 링크 기능
디에서를 위한 사이드체인 모니터
5가지 모드가 있는 대형 백라이트 Sifam 미터
THD + N (1KHz @ +20 dBu) : 0.3%
최대 출력 : +31dBu
마이크 프리앰프 섹션
·최대 출력(1 kHz sine, 1.5% THD+N, BW 22Hz - 22kHz): +30 dBu
·헤드룸(referenced to +4 dBu): 26 dB
·THD+N (1 kHz sine, +4 dBu): 0.008% (A-가중치)
·주파수 응답 +/- 1dB: 10Hz ~ 85kHz
·노이즈 플로어(최소로 설정): -83dBu(A 가중치)
·다이내믹 레인지: 113dB
·최대 입력 레벨: +20.4dBu(마이크), +22dBu(라인)
·입력 임피던스: MIC: 2000 Ohms
LINE: 4000 Ohms
INST: 100kOhms
·최대 게인: MIC: 60dB
LINE: 23.2dB
INST: 23.4dB
·최대 Comp/ Limit : 16 dB (Comp); 32 dB (Limit)
·최대 리미팅 +4dBu 1kHz sine: 8dB(Comp); 5dB(Limit)
·어택 타임: 4mS - 70mS(Comp); 2mS(Limit)
·릴리즈 타임: .3, .5, 1, 2, 5초(Comp); .5초(Limit)
·Comp / Limit 비율: 3:1(Comp); 10:1(Limit)
EQ 섹션
·최대 출력 (1 kHz sine, 1.5% THD+N, BW 22Hz - 22kHz): +33 dBu
·헤드룸(referenced to +4 dBu): 29 dB
·THD+N(1kHz sine, +4dBu): .009%(A -가중치)
·주파수 응답 +/- 1dB: 10Hz ~ 68kHz
·노이즈 플로어(최소로 설정): -78dBu(A-가중치)
·다이내믹 레인지: 111dB
·최대 입력 레벨: +22.8dBu
·입력 임피던스: 3000 Ohms
·최대 게인(INSERT): 0dB / Unity(내부 trim: -4.7 ~ +7.7dB)
기본 정보
·메인 전압 및 주파수 : 내부 범용 전원 공급 장치 90-254VAC / 50~60Hz
·전력 소비: (0.28A @120VAC) 31 Watts (34 VA)
·크기(3U): 19" x 5.25" x 10" (약 48.26cm x 13.97cm x 25.4cm)
·제품 무게: 14 lbs. (약 6.35Kg)
·박스 무게: 21 lbs. (약 9.5Kg)
