다이나믹스ELOP®+

ELOP®+

STEREO LIMITER COMPRESSOR

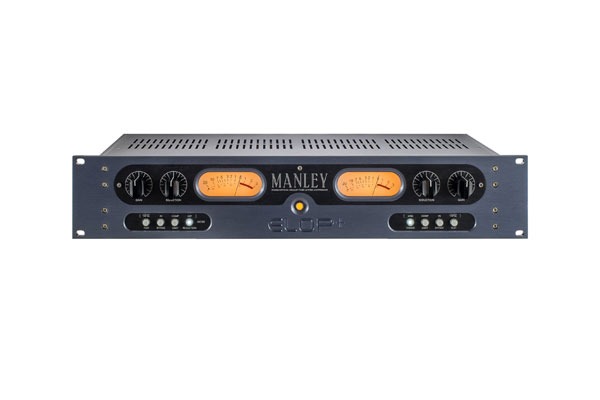

1990 년대 초반부터 Manley ELOP® Stereo Electo-Optical Limter는 Manley Labs만의 클래식한 튜브 사운드를 제공하여 전 세계 수많은 앨범에서 사용되어 왔습니다. 이 LA-2A 타입 유닛은 고주파의 손실없이 깊은 양의 제한을 가능하게합니다. 그것은 문자 그대로 변화하는 볼륨 컨트롤처럼 작동합니다.

기존 제품은 매우 자연스러운 소리를 가지고 있고 사용하기 쉬우며 종종 슈퍼스타가 선택하여 사용했습니다.

새로운 버전에서 개선된 점은 무엇일까요?

원래의 Stereo ELOP® 또는 Electro Optical Limiter는 1990 년대 초반 최초의 Manley 제품 중 하나였습니다.
이 제품은 다양한 기능을 제공하는 3:1 압축 비율 기능을 추가했습니다. 2016 ELOP+는 진공관 오디오 회로 용으로 설계된 놀라운 최신 고전압 스위칭 전원 공급 장치로 시작하여 완전히 다시 설계되었습니다. 기존 제품을 세심히 참고하면서 최고 성능의 진공 튜브 라인 앰프와 화이트 플로워 출력 스테이지를이 새 버전에 배치했습니다. 이들 모두 멋지게 정밀도가 높은 CNC 밀링 페이스 플레이트 뒤에 구축 된 효율적인 섀시에 보관되어 있습니다. 물론 Made in USA입니다.





DETAILS

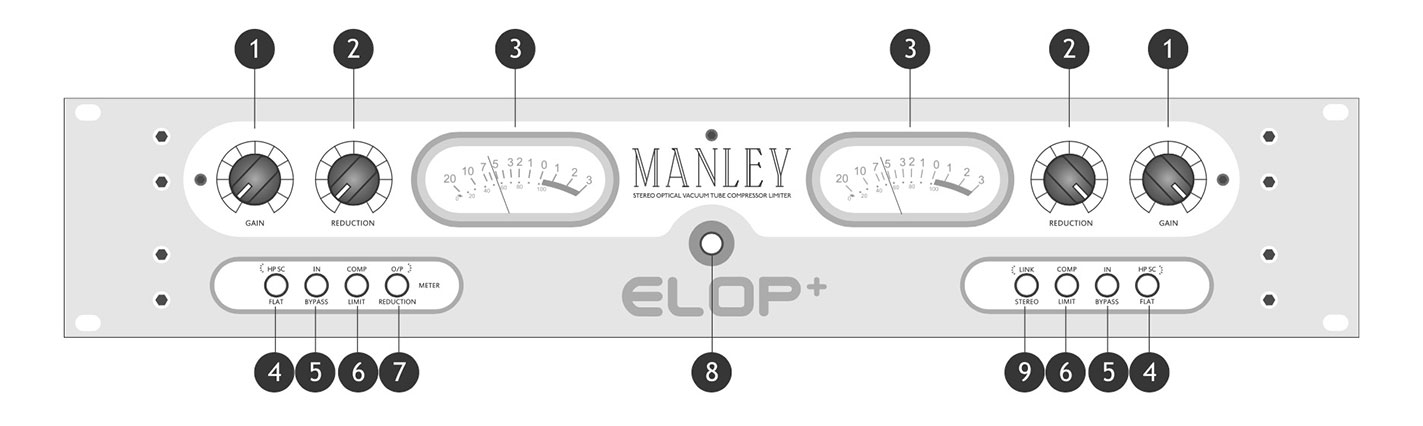

1. GAIN CONTROL. Available on L and R channels. Adjusts the gain of the audio channel, with unity at about the 7th marking (1 o'clock). Limiting usually requires some make-up gain to compare IN / BYPASS. The Gain control can also be used as the level to tape. L 및 R 채널에서 사용할 수 있습니다. 오디오 채널의 게인을 약 7시 방향 (1시 방향)으로 단일하게 조절합니다. 일반적으로 IN / BYPASS를 비교하기 위해서는 약간의 메이크업 게인이 필요합니다. 게인 컨트롤은 테이프의 레벨로 사용할 수도 있습니다.

2. REDUCTION CONTROL. Available on L and R channels. Reduction adjusts the amount of limiting or compression in that channel. This could also be called "threshold". Turning this control clockwise increases the amount of limiting or compression. L 및 R 채널에서 사용할 수 있습니다. Reduction은 해당 채널의 제한 또는 압축 양을 조정합니다. 이것은 "임계 값(Threshold)"이라고 부를 수도 있습니다. 이 컨트롤을 시계 방향으로 돌리면 제한(limiting) 또는 압축(compression)이 증가합니다.

3. VU METER. 스위치 # 7이 선택이 해제되었을 때 dB 단위로 게인 감소값을 표시하고 스위치 # 7이 켜지면 dB 단위로 출력 레벨을 보여줍니다.

4. HP SC CONTROL. 사이드 체인 회로에 하이 패스 필터를 삽입하여 압축량을 줄이거 나 80Hz 미만으로 제한합니다. 참고 :이 필터는 내부 점퍼를 통해 150 Hz로 변경 가능합니다. 자세한 내용은 설명서를 참조하십시오.

5. IN / BYPASS CONTROL. 스위치가 켜져 있으면 오디오가 리미터 / 컴프레서 회로를 통과하여 모든 전면 패널 컨트롤이 작동합니다. 스위치가 분리되면 오디오는 여전히 제품의 튜브를 통해 흐릅니다. 그러나 압축 또는 제한없이 Unity Gain에서 오디오가 흐릅니다.

6. COMPRESS / LIMIT CONTROL. This switch allows the ELOP+ to use two different compression ratios. Offering either compression at approximately 3:1 when the switch is engaged and illuminated, or limiting at approximately 10:1 when the switch is disengaged. 이 스위치를 사용하면 ELOP +에서 두 가지 다른 압축 비율을 사용할 수 있습니다. 스위치가 켜져 있고 점등되어있을 때 약 3 : 1의 압축을 제공하거나 스위치가 분리되었을 때 약 10 : 1로 제한합니다.

7. METER SELECT. 사용자가 게인 리덕션 (스위치가 켜지거나 점등 됨) 또는 제품의 출력 (스위치가 풀린 상태)을 모니터링 할 수 있습니다.

8. POWER SWITCH. IEC 전원 리드가 장치에 연결되어있을 때 부드러운 호박색이 켜집니다. 이것은 ELOP +가 대기 모드에 있음을 나타냅니다. 스위치를 작동 시키면 ELOP +가 대기 모드에서 빠져 나와 예열 모드 (깜박이는 VU 미터, 밝은 황색 스위치)가 됩니다. 30 초 동안 지속되면 MUTE 릴레이 소리가 들리고 VU 미터 깜박임이 멈춥니다.

9. LINK / STEREO FUNCTION. LINK 스위치가 켜지고 점등되면 ELOP +는 L 및 R 채널 모두에 같은 양의 게인 감소가 적용됩니다. 이는 각 채널이 개별적으로 압축될 때 발생할 수 있는 이미지 이동을 방지하기 위해 수행됩니다. LINK 모드에서 두 채널 모두 컨트롤이 동일하게 설정되어 있는 것이 좋습니다. 자세한 내용은 ELOP + 설명서 (아래)를 참조하십시오.



SPECIFICATIONS


  • 10:1 Limiter and 3:1 Compressor ratios

  • All-tube audio path uses 5751 and 6922 dual triodes

  • Balanced Manley IRON® transformer-coupled XLR Inputs

  • XLR impedance-balanced outputs

  • BYPASS switches and AUTOMUTE with warm-up delay

  • Large illuminated VU meters read Gain Reduction or Output levels

  • STEREO LINK

  • Side-Chain High-Pass Filter

  • Standby Power Consumption: 0.5 Watts

  • Universal internal power supply operates worldwide 90-250V~AC 50/60Hz

  • ALL-TUBE audio path using a 5751 for gain, 6922 White Follower output tube (one each per channel)

  • Silent Conductive Plastic GAIN control.

  • Balanced MANLEY IRON Transformer coupled XLR input.

  • Input impedance: 14 kOhms

  • Maximum input level: +18dBu or 4.8V RMS @ 0.01% THD

  • Hi-current White Follower Impedance Balanced XLR output.

  • Output impedance=150 Ohms

  • Maximum Output with 100 kOhm load= +30dBu @.009%THD+N, BW 22Hz-22Khz, 1Khz sine

  • Maximum Output with 600 Ohm load= +20dBu @.015%THD+N, BW 22Hz-22Khz, 1Khz sine

  • Output Headroom (Referenced to +4dBu)= 26dB

  • Frequency Response= -0.15dB @ 10Hz, -0.1dB @ 20KHz

  • Total Harmonic Distortion (1kHz sine @ +4dBu, BW 22Hz-22kHz) = 0.004 % THD+N

  • Noise Floor Limiter Bypass= -90dBu (BW 22Hz-22kHz)

  • Noise Floor Limiter Engaged= -88dBu (BW 22Hz-22kHz) Input set to Unity gain

  • Dynamic Range= 118dB

  • Signal to Noise Ratio = 92dB (Referenced to +4dBu)

  • Bypass mode = Signal goes thru ALL-TUBE audio path (Bypasses limiter) this is not a “hardwire bypass”

  • Unity Gain= Set Input Attenuator @ 1:00 o’clock

  • Maximum Gain= 13 dB

  • Common-Mode Rejection Ratio (CMRR)= 77dB (BW 22Hz-22Khz, +4dBu, 1Khz sine)

  • Limiter Ratio= 10:1

  • Compressor Ratio= 3:1

  • Limiter: Attack= 15ms

  • Limiter Release= 200ms

  • Compressor: Attack= 75ms Release= 200ms

  • Attack/Release times measured under following conditions: 4dB of Gain Reduction, 1kHz sine, +4dbu Input level, to 63% of total.

  • Attack times are faster with higher input levels and heavier gain reduction. Typically for complete release, release times increases up to a couple of seconds, depending upon the amount of previous reduction.

  • Maximum Limiting (with +4dBu 1Khz sine)= 12dB

  • Maximum Compression (with +4dBu 1Khz sine)= 6dB

  • Side-Chain High Pass Filter= 80Hz (Internal user adjust jumper to 150Hz)

  • Automute warmup delay=30 seconds

  • Operating mains voltage= 90 to 254 VAC (internal universal power supply)

  • Mains voltage Frequency= 50-60 Hz

  • Power consumption= 26 Watts

  • Dimensions= (w,d,h) 19" x 7 x 3 1⁄2" (occupies 2u)

  • Unit weight= 9.5 Ib

  • Shipping weight= 10 Ib
