마스터링MASTERING STEREO VARIABLE MU®





MANLEY는 1989년부터 30년이 넘는 기간 동안 레코딩/마스터링 업계를 선도하는 기업이었습니다.

모든 제품들은 미국 Los Angeles에서 동쪽으로 50km 정도 떨어진

California Chino에서 숙련된 장인들에 의해 수작업으로 제조됩니다.

Manley Laboratories는 최고 수준의 레코딩, 믹싱, 마스터링, 플레이백 장비를 끊임없이 생산하고 있으며,

회사의 근본이 되는 훌륭한 아날로그 전통을 자랑스럽게 유지하며 업계의 미래를 내다보고 있습니다.


- TUBES RULE.









REVIEWS


많은 전문가들과 매거진들은 MANLEY Stereo Variable Mu®에 대해 이렇게 평가하였습니다.



" 부드러운 ‘크림 프레쉬’밸브 디스토션… 주관적으로 더 세게 누르면 미터가

나타내는 것보다 훨씬 더 많은 펀치감을 얻을 수 있으며

Manley는 다른 방식으로 감동을 주기 시작합니다. "

- Studio Sound, 1997년 2월




" 뛰어난 설계와 기술. 최고의 사운드. 믹스를 위한 최고의 ‘GLUE’! ”

- Bobby Owsinski, Pro Audio Review, 1997년 7월




" 저는 왜 믹스가 좋지 않은지 알아내려고 노력하다가 하드웨어 체인에

Vari Mu를 빠뜨렸다는 것을 깨달았습니다.

저는 사실 EveAnna Manley에게 전화를 걸어

Vari Mu에 대한 감사와 찬사도 보냈었습니다.

제가 구매한 것 중 최고의 오디오 하드웨어입니다. "




" Manley Variable Mu는 뛰어납니다! 이것은 단순한 컴프레서 이상이에요.

형태를 잡는 툴입니다. 믹싱 버스에 사용하면 너무 좋습니다.

보컬과 드럼에 텍스쳐를 주는 데에도 사용합니다.

키보드와 기타를 트래킹하기도 합니다.

제가 레코딩하는 거의 모든 것에 Vari Mu가 사용됩니다. "




" T-bar 모드나 사이드 체인 모드 같은 인기있는

모디파이를 하고 싶지만 아직도 하지 못했습니다.

왜냐하면 하루도 Vari Mu 없이 있을 수 없기 때문입니다. Thank You Manley! "




" 정말 아름다운 장비입니다.

듀얼 입력 노브는 믹스에서 적절한 양의 mojo를 다이얼링하는 데 적합합니다.

이 장비는 무거운 리프팅 또는 가벼운 컴프레션에 사용 가능합니다.

매우 클린하거나 매우 두껍게 사용할 수 있습니다. 멋진 컴프레서입니다.

망설이지 말고 구매하세요. "



" 우리가 원하던 독보적인 컴프레서입니다.

단 한 번만 들어보면 그 이유를 알게 될 것입니다. "


- Sweetwater.com 고객 리뷰 중 일부










     THE MASTERING VERSION

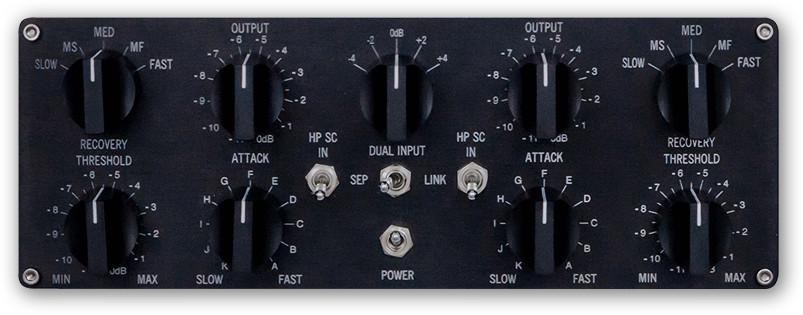

마스터링 버전 Variable Mu® 리미터 / 컴프레에서는 금으로 마감된 Grayhill 스위치에

1% 메탈 필름 저항으로 제작된 스텝 노브를 사용하실 수 있습니다.

일반 버전을 마스터링 버전으로 개조하지는 않습니다.

마스터링 버전 Variable Mu 리미터 / 컴프레서는 전도성 플라스틱 부품이 사용된 곳에

단가가 높은 금접점을 사용한 그레이힐 로터리 스위치를 사용합니다.


스텝은 여러 장의 0.5W 1% 정밀도의 메탈 필름으로 결정됩니다.

최고의 전도성 플라스틱 부품의 경우 공차가 10~20%에 불과합니다.

정밀도가 10배가량 향상되면 L/R 매칭에 큰 도움이 됩니다.

스텝식 스위치에는 또한 미묘한 사운드적인 개선도 있습니다.

HI-FI Audiophile들은 종종 프리앰프에서

마지막 성능 저하를 쥐어짜내기 위해 이 기술을 사용합니다.

하지만 대부분 설정의 리콜 편리함을 위한 용도로 스텝식 스위치를 원하셨을 겁니다.


INPUT LEVEL은 일반적으로 최적의 설정인 “0”이 12시 방향에 위치하며,

5개의 단계로 이루어져 있습니다.

각 스텝 당 2dB씩 조정되며 유니티 게인은 “0”입니다.


OUTPUT Attenuators(출력 감쇠기)는 0.5dB 스텝씩 조정이 가능합니다.

기준이 되는 레벨은 시계 반대방향으로 전부 돌린 -11.5dB입니다.

“메이크업 게인”이라고 이해하시면 됩니다.

완전히 시계방향으로 노브를 돌릴 시 기술적으로 감쇠가 없게 됩니다.

튜브 회로에서는 실제로 15.5dB의 게인이 있습니다. 입력 레벨을 -4dB로 두고,

출력을 -11.5dB로 두어 “유니티”상태로 만들 수 있습니다.

약간의 컴프레션과 함께 “Gain Make-Up”을 매우 편리하게 사용할 수 있습니다.








스레숄드는 Limit 모드를 기준으로 1/2dB씩으로 설정해 두었습니다.

컴프레션 시에는 약 1/4dB씩입니다.

24스텝으로 구성되어 있으므로 LIMIT 시에는 12dB의 범위를 가지며,

Compress는 6dB 범위안에서 조정 가능합니다.

상황에 따라 입력 감쇠기를 조정하여 적당한 시작점을 잡는 것이 일반적인 사용입니다.

일부 마스터링 엔지니어는 입력, 출력 및 스레숄드를 함께 사용하여

약간씩 다른 “드라이브”같은 것을 주기도 합니다.

스텝 게인이 좋은 또 하나의 이유입니다.


어택 타임은 일반버전 Variable Mu에 비해 양방향으로 약간씩 연장되며,

11스텝으로 구분되어 있습니다.

Recovery의 5단계 포지션 스위치의 경우 일반버전 Variable Mu와 동일합니다.

스위치 별 스펙 부분은 다음과 같습니다.


Input: -4 to +4 in 2 dB steps

Output: -11 to 0 in 1/2 dB steps (24 detents)

Threshold: -11 to +1 in 1/2 dB steps LIMIT(24 detents) and 24 x 1/4 dB steps in COMPRESS

Attack: 11 positions CW (fast) 15mS, 20, 25, 30, 35, 40, 50, 60, 70, 80, 90mS (slow) CCW

Release: 5 positions CW (fast) 200mS, 400mS, 600mS, 4S, 8 Seconds (slow) CCW




SPECIFICATIONS


20Hz-25kHz에서 평탄한 주파수 응답을 제공하는 MU 메탈 케이스에 니켈을 와인딩한 MANLEY 트랜스포머

밸런스 입/출력 (600 Ohms)

완전히 차별화된 ALL-TUBE 회로

가변 게인 진공관 : 5670 x2 Standard or 6BA6 x4 T-BAR Mod

앰프 진공관 : 5751 또는 12AX7 x2

출력단 진공관 : 2016년 4월부터 생산중인 현행 모델 12BH7 x2

사이드 체인 정류기 다이오드 : 12AL5 x2

독립적으로 조절되는 B+ 및 히터 공급 장치

하드와이어 바이패스 스위치

스텝식 스위치 입력 감쇠기. (2011년 10월 이전 제품은 스텝식 X)

Input: -4 to +4 in 2 dB steps

Output: -11 to 0 in 1/2 dB steps (24 detents)

Threshold: -11 to +1 in 1/2 dB steps LIMIT(24 detents) and 24 x 1/4 dB steps in COMPRESS

Attack: 11 positions CW (fast) 15mS, 20, 25, 30, 35, 40, 50, 60, 70, 80, 90mS (slow) CCW

Release: 5 positions CW (fast) 200mS, 400mS, 600mS, 4S, 8 Seconds (slow) CCW

HP SC: 하이 패스 사이드 체인 필터 -3dB @ 100Hz

백라이트를 갖춘 대형 Sifam 미터

스테레오 링크 스위치 – 서라운드용으로 여러 장비 연결 가능(커스텀 요청 시)

최대 게인 : 35dB

최대 출력 : +30dBu (26Vrms) 26dB 헤드룸

<0.1% THD @ 1KHz Noise floor: -85dB typical

소비전력 (120/240VAC): 80와트

작동 주전원 트랜스포머 전환 스위치 및 퓨즈 값 변경으로 전압 변경 가능

메인 퓨즈 타입 : MDA or MDL SLO-BLO Time delay 1 1/4" x 1/4"

주전원 주파수 : 50~60Hz

수치 : 19” x 3 1/2” x 10” (약 48.26cm x 8.89cm x 25.4cm, 2U 랙마운트 사이즈) 후면에 3.5" 정도 전원 트랜스포머 돌출

박스 무게 : 23 lbs. (약 10.5kg)





CUSTOM MODIFICATIONS

THE T-BAR MODIFICATION


  배경스토리:  새로운 Variable Mu 유닛은 6386대신 5670 진공관을 사용합니다.

현재 오리지널 USA GE 6386의 재고는 거의 없습니다. 우리는 사용 가능한 재고가 전혀 없으며,

우리가 가지고 있는 재고는 노이즈, 마이크포닉(전자 장치의 구성요소가 기계적 진동을 원하지 않는

전시 신호(노이즈)로 변환하는 현성) 등의 안좋은 매칭으로 사용할 수 없습니다.


그래서 5670은 사운드가 다른가요? 6dB 정도의 리미팅까지는 거의 비슷합니다. 그 이후에 5670 버전은

오리지널 6386버전보다 더 눌린 사운드를 내는 경향이 있습니다. 어떤 사람은 그 사운드를 더 좋아하고,

어떤 사람은 그렇지 않습니다. 어떤 작업을 하느냐에 따라 달라집니다.


이러한 문제를 해결하기 위해서 Paul은 정말 좋은 해결책을 생각해냈습니다. 바로 T-Bar Mod입니다.

듀얼 트라이오드 5670(또는 6386)을 대체하기 위해 6BA6 펜토드 한 쌍을 단일 트라이오드로 연결하는 것입니다.

6BA6 T-Bar Mod는 저렴한 비용으로 각 위상의 절반 섹션과 스테레오 세트를 완벽하게 매칭 시키는 효과와 낮은 노이즈와

낮은 마이크로포닉 특성, 그리고 6386의 부드러운 리미팅 커브와 매우 유사하기 때문에

Manley Variable Mu®에서 사용했을 때 좋은 시스템입니다.

 새로운 Variable Mu 유닛은 6386대신 5670 진공관을 사용합니다.

현재 오리지널 USA GE 6386의 재고는 거의 없습니다. 우리는 사용 가능한 재고가 전혀 없으며,

우리가 가지고 있는 재고는 노이즈, 마이크포닉(전자 장치의 구성요소가 기계적 진동을 원하지 않는 전시 신호(노이즈)로 변환하는 현성)

등의 안좋은 매칭으로 사용할 수 없습니다.


그래서 5670은 사운드가 다른가요? 6dB 정도의 리미팅까지는 거의 비슷합니다. 그 이후에 5670 버전은

오리지널 6386버전보다 더 눌린 사운드를 내는 경향이 있습니다. 어떤 사람은 그 사운드를 더 좋아하고,

어떤 사람은 그렇지 않습니다. 어떤 작업을 하느냐에 따라 달라집니다.


이러한 문제를 해결하기 위해서 Paul은 정말 좋은 해결책을 생각해냈습니다. 바로 T-Bar Mod입니다.

듀얼 트라이오드 5670(또는 6386)을 대체하기 위해 6BA6 펜토드 한 쌍을 단일 트라이오드로 연결하는 것입니다.

6BA6 T-Bar Mod는 저렴한 비용으로 각 위상의 절반 섹션과 스테레오 세트를 완벽하게 매칭 시키는 효과와 낮은 노이즈와

낮은 마이크로포닉 특성, 그리고 6386의 부드러운 리미팅 커브와 매우 유사하기 때문에

Manley Variable Mu®에서 사용했을 때 좋은 시스템입니다.




MID/SIDE(Vertical/Lateral 또는 Sum/Difference이라고도 함)


이 모디파이를 요청하면 스테레오 인코딩/디코딩과 익사이팅한 이미지 처리 기능이 향상됩니다.

예를 들어서, 위상 내 값만 컴프레션 되도록 설정하면 위상 외 컨텐츠는

그대로 남아있기 때문에 스테레오 이미지를 확대할 수 있습니다.

반대로 방송을 위해서 “더욱 모노적인” 믹스가 필요하거나 바이닐 컨팅 등이 필요한 경우,

더 많은 위상 외의 정보를 줄이도록 설정하여 최종 결과물에서는 더 많은 위상 내 재료를 남길 수 있습니다.

MS 모드에 대한 자세한 내용은 사용 설명서를 참조하세요.

M-S모드를 추가하기 위해서는 전원 스위치를 후면 패널로 옮기고

파워 스위치가 있던 자리에 HP-SC 스위치를 설치하게 됩니다.

그 다음 M-S 스위치가 이 스위치 옆에 위치하게 됩니다.
