MANLEY는 1989년부터 30년이 넘는 기간 동안
레코딩/마스터링 업계를 선도하는 기업이었습니다.
모든 제품들은 미국 Los Angeles에서 동쪽으로 50km 정도 떨어진
California Chino에서 숙련된 장인들에 의해 수작업으로 제조됩니다.
Manley Laboratories는 최고 수준의 레코딩, 믹싱, 마스터링, 플레이백 장비를
끊임없이 생산하고 있으며, 회사의 근본이 되는 훌륭한 아날로그 전통을
자랑스럽게 유지하며 업계의 미래를 내다보고 있습니다.
- TUBES RULE.
마스터링 버전에 대하여

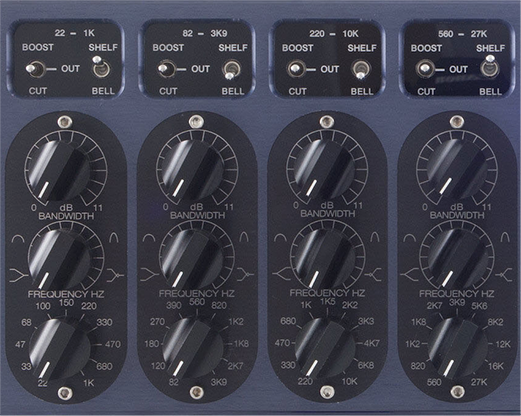

Massive Passive는 "true parametric“이 아닌 패시브 설계입니다. "true parametric“은 상호작용하지 않는 컨트롤을 의미합니다. Massive Passive에서 “GAIN”과 “BANDWIDTH” 컨트롤은 의도적으로 상호 작용하게 설계하였습니다.
일관되게 1/2dB 스텝으로 설정된 “GAIN” 스위치로 제작하지 않았습니다. “BANDWIDTH” 을 변경하면 스텝의 크기가 반드시 바뀌게 됩니다. 일반 버전에서는 BANDWIDTH를 벨 모드에서 완전히 시계방향으로 돌려 대역폭을 좁게 하거나, 쉘프 모드에서 반시계 방향으로 완전히 돌릴 경우에만 전체 20dB부스트 및 컷이 가능합니다. 하지만 마스터링 버전에서는 최대 부스트/컷이 11dB입니다.
반대로 벨 모드에서 가장 넓게 설정하면 최대 부스트 및 컷이 6dB이고, 쉘프 모드에서 가장 좁게 설정하면 최대 12dB입니다. 따라서 마스터링 버전에서는 대역폭이 설정되는 위치에 따라 달라지므로 스텝당 고정된 dB 변화를 기대하지 마십시오.
하지만 스텝 당 양이 어떻든 간에, 일정한 16단계로 움직일 것입니다. FREQUENCY 조절 노브는 일반버전과 같은 Grayhill 스위치(고정 없는 로터리 방식 노브)가 적용되어 있습니다. 또한 쉘프 모드에서도 상호작용합니다.
비슷한 맥락에서, Massive Passive는 기존의＂series design＂이 아닌, ＂parallel design"입니다. 이것은 밴드들이 상호 작용을 한다는 것을 의미합니다. 밴드에서 20dB를 부스트 시키는 것은 가능하지만, 다른 밴드가 그 주파수 근처에서 또는 그 주파수 대역을 부스트 한다면 매우 특이한 상황이 발생할 것입니다.
전통적인 EQ에서는 두 개의 밴드가 “add”되면, 40dB를 부스트하여 클리핑이 발생하게됩니다. 마스터링 버전에서는 대역이 상호작용하므로 스텝을 예측하기는 어렵겠지만 설정을 중첩할 수 있습니다(기록하는 경우도 마찬가지구요). 밴드 간 상호작용에 지불하는 비용은 더 좋은 사운드의 EQ와 (의도적이지만) 특이해 보이는 설정에 있을 것입니다.
사실상 다른 모든 EQ와 달리, Massive Passive는 프로세싱된 것처럼 들리지 않으면서도 훨씬 더 많은 EQ를 허용합니다. 다른 EQ를 통해 마스터링에서 시도할 수 있는 정도가 5~6dB인 것에 비해, Massive Passive는 수많은 EQ를 동시에 수행할 수 있으면서 자연스러운 결과를 얻을 수 있어 많은 엔지니어를 놀라게 합니다.
우리는 11개의 포지션을 가지는 Grayhill 스위치를 장착할 수도 있었지만 스탭당 0.5dB씩 배정했다면 최대 범위는 5.5dB에 불과하였을 입니다. 위에 BANDWIDTH와 상호작용하는 내용을 기억하신다면 최소 범위는 약 0.2dB 스텝씩 약 1.5dB에 불과할 것입니다. 이렇게 접근하다면 본질적으로 이 장비가 할 수 있는 유용한 범위의 대부분을 잃어 버렸을 것입니다. 일반 버전의 MASSIVE PASSIVE가 사용하는 것과 동일한 타입 포트를 사용하지만, 마스터링 버전의 멈춤식 노브는 일반 버전의 모든 범위를 얻을 수 있으며 반복성이 용이한 스텝 기능을 사용할 수 있습니다.
|
또한 마스터링 버전의 필터를 마스터링용으로 맞춤 제작하여 일반 버전보다는 하이패스는 낮게, 로우패스는 높게 설정되었습니다.
기울기는 가장 높은 52kHz 로우패스 필터에서의 30dB/octave를 제외하고는 18dB/octave의 기울기를 갖습니다.
만약 (전화 통화 사운드와 같은) 극단적인 이펙트를 생각하고 있다면 보통 버전을 선택하셔야 합니다.
이 필터들은 마스터링 엔지니어에게 매우 유용하게 사용됩니다.
High Pass Filters: OFF, 12, 16, 23, 30, 39 Hz Low Pass Filters: OFF, 52kHz, 40kHz, 27kHz, 20kHz, 15 kHz
|

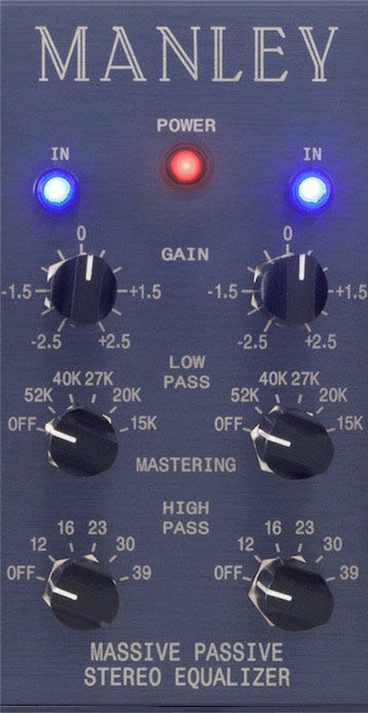

또한 마스터링 버전의 마스터 게인 트림 컨트롤은 -2.5dB ~2.5dB에서 0.5dB씩 11개의 스텝으로 움직이는 그레이힐 스위치이며, 이 게인 트림 컨트롤은 앞 전에 설명 드린 상호작용하는 방식과 다르게 고정방식입니다.
따라서 L/R 매칭과 캘리브레이션에 대한 신뢰도가 더욱 높습니다.
게인 변화 전압 분배기(gain change voltage divider)는 최종 진공관 앰프단 이전 모든 패시브 EQ 회로 이후에서 동작합니다.
Massive Passive 일반 버전과 마스터링 버전 중 선택하거나 의견을 모으기 전에 자신의 방에서 한두 세션 동안 일반 버전의 Massive Passive를 사용해보는 것이 좋습니다.
과거에 마스터링 버전에 대해 물어본 엔지니어들이 아직 Massive Passive를 사용해보지 않은 경우를 보았습니다.
특히 Massive Passive가 다른 EQ들과 거의 비슷할 것으로 예상하는 경우, 이전의 광범위하고 집약적인 경험에 의존하는 것은 실수가 될 수 있습니다.전혀 다릅니다. 먼저 사용해보고 결정하세요.

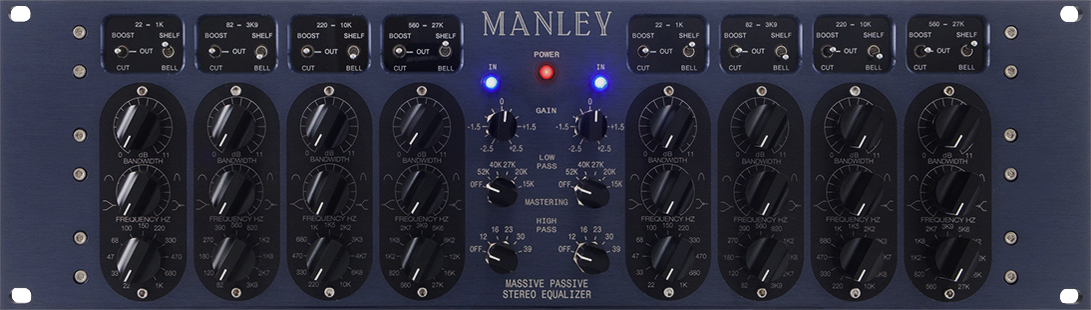

MASTERING VERSION FEATURES
올 패시브 회로
“Bandwith”컨트롤을 사용하는 유니크한 쉘프 커브
중첩 및 교차 가능한 주파수 선택
모든 밴드 쉘프 및 벨 타입 전환 가능
메이크업 게인 및 라인 드라이버 진공관 구성
병렬로 대칭되는 Topology
프리미엄 구성요소 사용
하이패스/로우패스 필터
스텝으로 동작하는 게인 트림 : 각 스텝당 0.5dB 씩 11단계로 -2.5~2.5dB 범위
SPECIFICATIONS

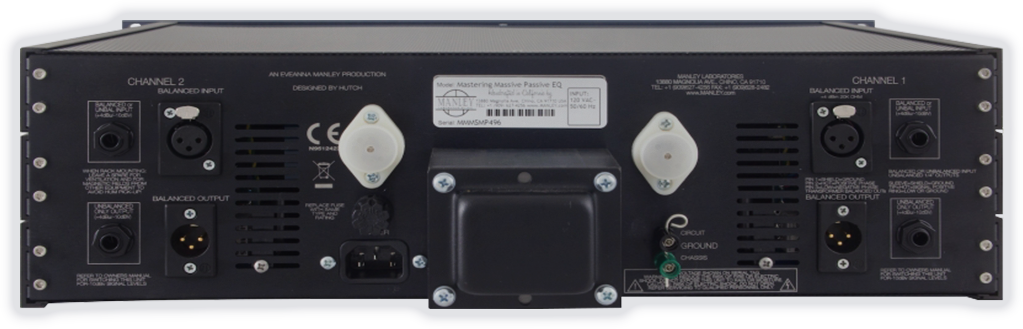

입력 : 밸런스드 XLR & 1/4” (언밸런스드로도 사용가능)
출력 : 밸런스드 XLR(언밸런스드로도 사용가능) & 언밸런스드 1/4”
운용 레벨 +4dBu
EQ 및 진공관 회로를 바이패스 할 수 있는 바이패스 스위치 (하드와이어 방식 아님)
44 주파수 대역 (대략 1/4옥타브 간격)
주파수 범위 : 22Hz ~ 27kHz
EQ 부스트/컷 범위 : 최대 11dB 부스트/컷
일반적인 Q 범위 : 1.5~3 (쉘프 모드에서는 독특하게 동작)
주파수 응답 : +/- 2 dB: 8 Hz to 60 kHz
최대 출력 @ 1.5% THD +37 dBv; +26dBv @ 20 Hz
THD & Noise (1kHz @ +4 dBu): 0.06%
노이즈 플로어 (레퍼런스 레벨 +4dBu) : -85 dB (A Weight)
다이나믹 레인지 : 120 dB
진공관 구성 : 2 x 12AU7, 4 x 6414
Auto-mute warmup delay = 20초
소비 전력 (120/240VAC) : 44 watts
메인 전압 & 주파수 (VAC/Hz) : 내부 범용 파워 서플라이 90-254 VAC / 50-60Hz
치수(3U) : L 19” x W 10” x H 5.25” (약 48.26cm x 25.4cm x 13.34cm)
유닛 무게 : 15.5 lbs.(약 7kg)
박스 치수 : L 23” x W 15” x H 10”(약 58.42cm x 38.1cm x 25.4cm)
박스 무게 : 26 lbs. (약 11.8kg)
MANLEY는 1989년부터 30년이 넘는 기간 동안
레코딩/마스터링 업계를 선도하는 기업이었습니다.
모든 제품들은 미국 Los Angeles에서 동쪽으로 50km 정도 떨어진
California Chino에서 숙련된 장인들에 의해 수작업으로 제조됩니다.
Manley Laboratories는 최고 수준의 레코딩, 믹싱, 마스터링, 플레이백 장비를
끊임없이 생산하고 있으며, 회사의 근본이 되는 훌륭한 아날로그 전통을
자랑스럽게 유지하며 업계의 미래를 내다보고 있습니다.
- TUBES RULE.
많은 전문가들과 매거진들은 MANLEY MASSIVE PASSIVE에 대해 이렇게 평가하였습니다.
" 혁신적인 회로 설계, 기능들, 놀라운 선명도 및 사운드를 통해 Massive Passive는 이미 다른 레벨에 있습니다."
" 사적인 감정을 배제하고, 이것이 내가 접한 최고의 아웃보드 EQ입니다. "
" 다음으로 미루지 말고, 대리점에 지금 바로 가서 사세요. "
" 클래식 장비에 다가선, 스테로이드를 복용한 Pultec, 아날로그 분야에서 일하는 사람이라면 누구나 꼭 필요한 장비입니다. "
" 당신의 사운드와 커리어를 한 단계 끌어올리고 싶다면 이것이 바로 필요한 툴입니다. "
마스터링 버전에 대하여
Massive Passive는 "true parametric“이 아닌 패시브 설계입니다.
"true parametric“은 상호작용하지 않는 컨트롤을 의미합니다.
Massive Passive에서 “GAIN”과 “BANDWIDTH” 컨트롤은 의도적으로 상호 작용하게 설계하였습니다.
일관되게 1/2dB 스텝으로 설정된 “GAIN” 스위치로 제작하지 않았습니다.
“BANDWIDTH” 을 변경하면 스텝의 크기가 반드시 바뀌게 됩니다.
일반 버전에서는 BANDWIDTH를 벨 모드에서 완전히 시계방향으로 돌려 대역폭을 좁게 하거나, 쉘프 모드에서 반시계 방향으로 완전히 돌릴 경우에만 전체 20dB부스트 및 컷이 가능합니다.
하지만 마스터링 버전에서는 최대 부스트/컷이 11dB입니다.
반대로 벨 모드에서 가장 넓게 설정하면 최대 부스트 및 컷이 6dB이고, 쉘프 모드에서 가장 좁게 설정하면 최대 12dB입니다. 따라서 마스터링 버전에서는 대역폭이 설정되는 위치에 따라 달라지므로 스텝당 고정된 dB 변화를 기대하지 마십시오.
하지만 스텝 당 양이 어떻든 간에, 일정한 16단계로 움직일 것입니다.
FREQUENCY 조절 노브는 일반버전과 같은 Grayhill
스위치(고정 없는 로터리 방식 노브)가 적용되어 있습니다.
또한 쉘프 모드에서도 상호작용합니다.
비슷한 맥락에서, Massive Passive는 기존의＂series design＂이 아닌, ＂parallel design"입니다.
이것은 밴드들이 상호 작용을 한다는 것을 의미합니다.
밴드에서 20dB를 부스트 시키는 것은 가능하지만, 다른 밴드가 그 주파수 근처에서 또는 그 주파수 대역을 부스트 한다면 매우 특이한 상황이 발생할 것입니다.
전통적인 EQ에서는 두 개의 밴드가 “add”되면, 40dB를 부스트하여 클리핑이 발생하게됩니다.
마스터링 버전에서는 대역이 상호작용하므로 스텝을 예측하기는 어렵겠지만 설정을 중첩할 수 있습니다(기록하는 경우도 마찬가지구요).
밴드 간 상호작용에 지불하는 비용은 더 좋은 사운드의 EQ와 (의도적이지만) 특이해 보이는 설정에 있을 것입니다.
사실상 다른 모든 EQ와 달리, Massive Passive는 프로세싱된 것처럼 들리지 않으면서도 훨씬 더 많은 EQ를 허용합니다.
다른 EQ를 통해 마스터링에서 시도할 수 있는 정도가 5~6dB인 것에 비해, Massive Passive는 수많은 EQ를 동시에 수행할 수 있으면서 자연스러운 결과를 얻을 수 있어 많은 엔지니어를 놀라게 합니다.
우리는 11개의 포지션을 가지는 Grayhill 스위치를 장착할 수도 있었지만 스탭당 0.5dB씩 배정했다면 최대 범위는 5.5dB에 불과하였을 입니다.
위에 BANDWIDTH와 상호작용하는 내용을 기억하신다면 최소 범위는 약 0.2dB 스텝씩 약 1.5dB에 불과할 것입니다.
이렇게 접근하다면 본질적으로 이 장비가 할 수 있는 유용한 범위의 대부분을 잃어 버렸을 것입니다.
일반 버전의 MASSIVE PASSIVE가 사용하는 것과 동일한 타입 포트를 사용하지만, 마스터링 버전의 멈춤식 노브는 일반 버전의 모든 범위를 얻을 수 있으며 반복성이 용이한 스텝 기능을 사용할 수 있습니다.
또한 마스터링 버전의 필터를 마스터링용으로 맞춤 제작하여 일반 버전보다는 하이패스는 낮게, 로우패스는 높게 설정되었습니다.
기울기는 가장 높은 52kHz 로우패스 필터에서의 30dB/octave를 제외하고는 18dB/octave의 기울기를 갖습니다.
만약 (전화 통화 사운드와 같은) 극단적인 이펙트를 생각하고 있다면 보통 버전을 선택하셔야 합니다.
이 필터들은 마스터링 엔지니어에게 매우 유용하게 사용됩니다.
High Pass Filters: OFF, 12, 16, 23, 30, 39 Hz
Low Pass Filters: OFF, 52kHz, 40kHz, 27kHz, 20kHz, 15 kHz
또한 마스터링 버전의 마스터 게인 트림 컨트롤은 -2.5dB ~2.5dB에서 0.5dB씩 11개의 스텝으로 움직이는 그레이힐 스위치이며, 이 게인 트림 컨트롤은 앞 전에 설명 드린 상호작용하는 방식과 다르게 고정방식입니다.
따라서 L/R 매칭과 캘리브레이션에 대한 신뢰도가 더욱 높습니다.
게인 변화 전압 분배기(gain change voltage divider)는 최종 진공관 앰프단 이전 모든 패시브 EQ 회로 이후에서 동작합니다.
Massive Passive 일반 버전과 마스터링 버전 중 선택하거나 의견을 모으기 전에 자신의 방에서 한두 세션 동안 일반 버전의 Massive Passive를 사용해보는 것이 좋습니다.
과거에 마스터링 버전에 대해 물어본 엔지니어들이 아직 Massive Passive를 사용해보지 않은 경우를 보았습니다.
특히 Massive Passive가 다른 EQ들과 거의 비슷할 것으로 예상하는 경우, 이전의 광범위하고 집약적인 경험에 의존하는 것은 실수가 될 수 있습니다.전혀 다릅니다. 먼저 사용해보고 결정하세요.
MASTERING VERSION FEATURES
올 패시브 회로
“Bandwith”컨트롤을 사용하는 유니크한 쉘프 커브
중첩 및 교차 가능한 주파수 선택
모든 밴드 쉘프 및 벨 타입 전환 가능
메이크업 게인 및 라인 드라이버 진공관 구성
병렬로 대칭되는 Topology
프리미엄 구성요소 사용
하이패스/로우패스 필터
스텝으로 동작하는 게인 트림 : 각 스텝당 0.5dB 씩 11단계로 -2.5~2.5dB 범위
SPECIFICATIONS
입력 : 밸런스드 XLR & 1/4” (언밸런스드로도 사용가능)
출력 : 밸런스드 XLR(언밸런스드로도 사용가능) & 언밸런스드 1/4”
운용 레벨 +4dBu
EQ 및 진공관 회로를 바이패스 할 수 있는 바이패스 스위치 (하드와이어 방식 아님)
44 주파수 대역 (대략 1/4옥타브 간격)
주파수 범위 : 22Hz ~ 27kHz
EQ 부스트/컷 범위 : 최대 11dB 부스트/컷
일반적인 Q 범위 : 1.5~3 (쉘프 모드에서는 독특하게 동작)
주파수 응답 : +/- 2 dB: 8 Hz to 60 kHz
최대 출력 @ 1.5% THD +37 dBv; +26dBv @ 20 Hz
THD & Noise (1kHz @ +4 dBu): 0.06%
노이즈 플로어 (레퍼런스 레벨 +4dBu) : -85 dB (A Weight)
다이나믹 레인지 : 120 dB
진공관 구성 : 2 x 12AU7, 4 x 6414
Auto-mute warmup delay = 20초
소비 전력 (120/240VAC) : 44 watts
메인 전압 & 주파수 (VAC/Hz) : 내부 범용 파워 서플라이 90-254 VAC / 50-60Hz
치수(3U) : L 19” x W 10” x H 5.25” (약 48.26cm x 25.4cm x 13.34cm)
유닛 무게 : 15.5 lbs.(약 7kg)
박스 치수 : L 23” x W 15” x H 10”(약 58.42cm x 38.1cm x 25.4cm)
박스 무게 : 26 lbs. (약 11.8kg)
