[Sonarworks] 멀티채널 스피커 측정 트러블슈팅 가이드




1. 하드웨어 설정 – 오디오 설정 및 입출력 설정

→ 시스템 및 하드웨어 요구 사항

→ 팁&트릭

→ 샘플 드리프트 및 손상된 입력 신호

→ 측정용 마이크 및 XLR 케이블 사용

→ 아날로그 기어 사용

→ 디버그 모드




2. 리스닝 스팟 – 스피커 거리 및 리스닝 스팟 설정

→ 팁&트릭

→ 안정적인 샘플레이트

→ L/R 스피커 간 스테레오 이미지 수정




3. 볼륨 매칭

→ 서브우퍼 레벨 조정

→ 개별 스피커 레벨 조정




4. 룸 리스폰스 – 룸 및 스피커의 응답 측정

→ 팁&트릭

→ 소프트웨어의 정확성 신뢰

→ 오토매이션 및 측정 정밀도




5. 결과 – 생성된 캘리브레이션 프로파일(.swproj 파일) 검토 및 저장

→ 간략한 개요 및 마이너한 이슈

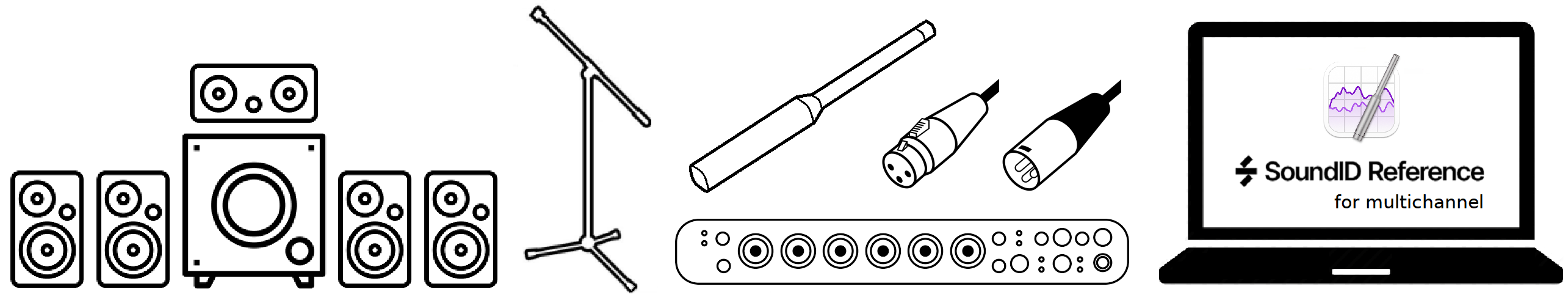

시스템 및 하드웨어 요구 사항



SoundID Reference for Multichannel 소프트웨어(V5.3 이상)가 설치 되어 있어야합니다.

  • PC : Windows 10, 11
  • MAC : macOS 10.14; 10.15; 11 Big Sur; 12 Monterey


멀티채널 스피커 설정 – 설정을 지원하는지 확인하십시오. 자세한 내용을 여기를 잠조하세요.

XLR to XLR 오디오 케이블 – 다른 케이블을 사용하면 안됩니다.

SoundID Reference Measurement Mic 또는 Sonarworks XREF20 측정용 마이크(소프트웨어 번들로 제공되거나 별도로 구매),

또는 타사 무지향성 측정용 마이크 사용(보컬 및 악기용 마이크 또는 USB 마이크는 지원하지 않습니다.)

→ 멀티채널 시스템 측정을 위한 마이크 스탠드

→ Ø21 구경의 마이크를 고정할 마이크 클립(소나웍스 마이크는 패키지에 클립 포함)

스피커 측정 프로세스에 필요한 오디오 인터페이스 요구 사항은 아래에 명시되어 있습니다.




시작하기 전 필수 팁 :


→ 다양한 기능 및 프로세스에 대한 자세한 내용을 보려면 Measure 앱의 ‘I’및’?’ 아이콘 위에 마우스를 올려 놓으십시오.

일부 항목에서는 유용한 아티클이 제공되기도 합니다.

오디오 테스트 톤신호 레벨 미터에 주의를 기울이십시오.

이러한 미터를 활용하여 프로세스 초기 문제를 감지하고 해결할 수 있습니다.

→ 지침을 건너뛰지 말고 시각적/수치적인 지침을 정확히 따르십시오.

측정을 한번에 성공적으로 수행하고 정확하게 측정하는 방법에 대해 필수적인 정보가 포함되어 있습니다.

오류 메시지를 결함으로 무시하지 마십시오.

성공적인 측정에 따르는 소프트웨어/하드웨어 구성이 일반적인 워크플로우에서 익숙한 것과 다를 수 있습니다.

지침을 포함한 에러 메시지를 무시하지 않고 따르면 많은 시간을 절약할 수 있습니다.

자신의 판단을 과소평가하지 마십시오.

대부분의 경우 서포트 팀이 사용자와 연락할 때쯤에 서포트 문의는 이미 해결된 경우가 많습니다.

기술 자료들을 활용해보세요.

소프트웨어를 최신 버전으로 업데이트하십시오. 여기에서 다운로드 하십시오.

소프트웨어 버그 픽스는 자주 발생하는 버그들을 수정하므로 소프트웨어 업데이트만으로도 문제가 즉시 해결될 수 있습니다.

→ 만약 어떤 이유든 지속적으로 막힐 경우 서포트 팀에 연락바랍니다.

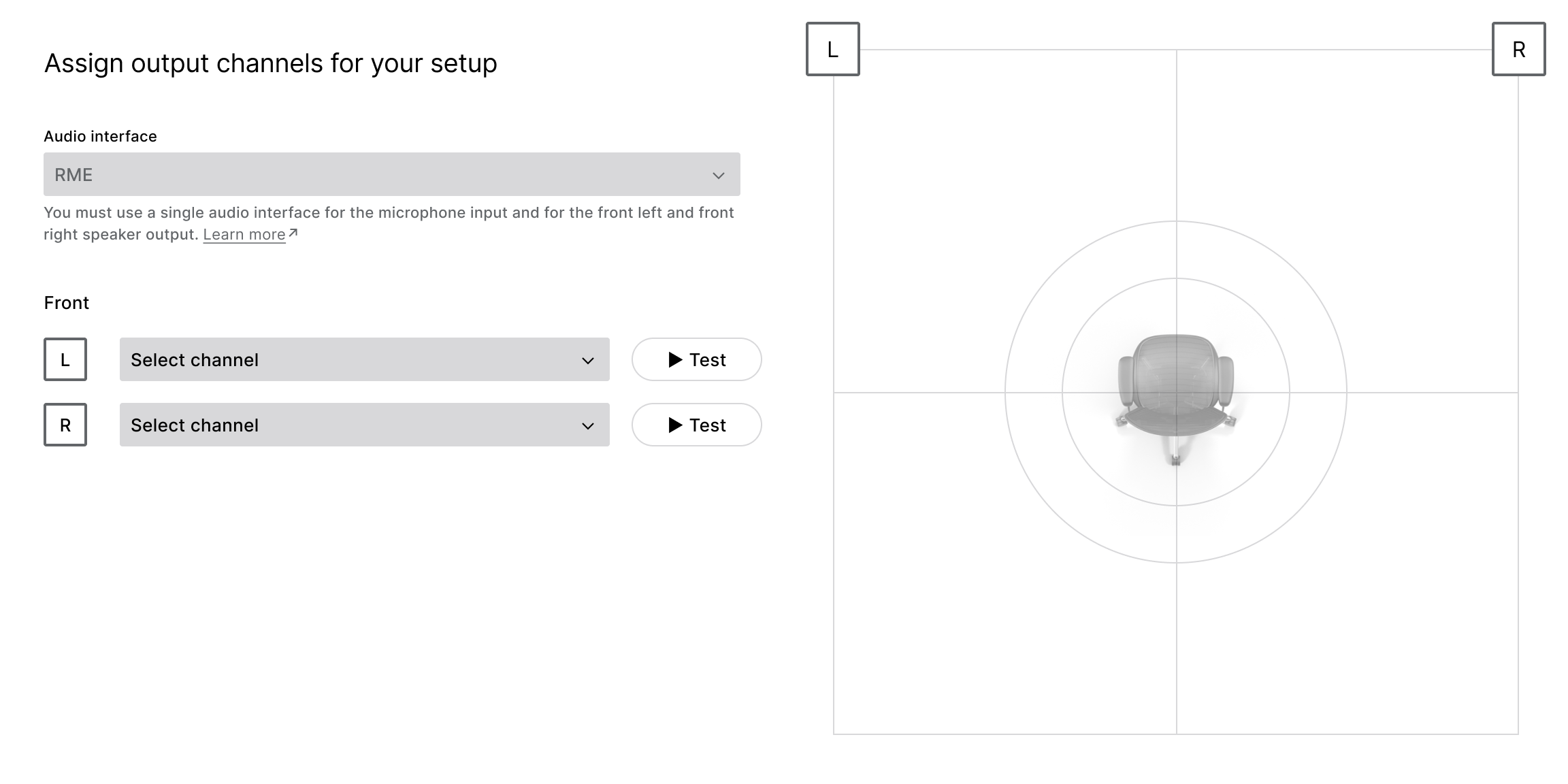

1. 하드웨어 설정 – 오디오 설정 및 입/출력 설정

이 단계에서는 입력/출력 채널, 게인 및 불륨 레벨을 설정하고 스피커 스테레오 필드가 다른 설정에서 올바른지 확인해야합니다.

설정을 올바르게 진행하는 것이 중요합니다. 그렇지 않으면 나머지 프로세스 중에 문제가 발생할 수도 있습니다.

필요한 요구 사항은 Measure 앱에 명확하게 표시되지만, 전체적으로 올바르게 설정되어 있는지 확인하기 위해

추가로 확인할 수 있는 사항이 있습니다. (이러한 설정의 대부분은 오디오 인터페이스 라우팅/컨트롤 소프트웨어 또는

OS의 오디오 설정에서 조정할 수 있으며, 일부 제품에는 물리적 스위치로 조정합니다)


필수 설정 및 팁 :


→ 측정을 수행하는 동안 오디오 인터페이스에서 지원되는 샘플레이트(44.1kHz, 48kHz, 88kHz, 96kHz, 192kHz)로 설정됩니다.

→ 마이크 입력 채널에 직접 모니터링이 적용되지 않아 마이크 신호가 스피커로 직접 라우팅 되지 않아야 합니다.

(마이크를 두드리면 아무 소리도 들리지 않아야 합니다.)

단일 오디오 인터페이스가 입력 및 출력에 사용되어야 합니다.

+48V 팬텀 파워를 켜 마이크에 전원을 공급하여 줍니다.

→ 마이크 입력 채널에 로드된 EQ/ 이펙트 플러그인이 없어야 합니다.

→ 마이크 입력 채널이 모노로 설정되어야 합니다.

시그널 경로에는 다른 장비(아날로그 장비, 컨버터, 모니터링 컨트롤러, 클락 등) 없이 오디오 인터페이스만 있어야 합니다.

측정 단계를 완료 후에 전체 설정을 다시 연결해 주세요. 결과에 영향을 주지 않습니다.

열려 있는 다른 음악 제작 소프트웨어가 없어야 합니다. 사용 중인 채널을 하이재킹하거나 다른 방법으로 방해할 수 있습니다.

 라우팅/샘플 레이트/팬텀 파워를 필요한 경우에만 동작시키세요. 이 작업을 수행하는 동안 다른 모든 앱을 종료하는 것도 좋은 방법입니다.

스테레오 필드가 올바르게 설정되어야 합니다. ‘테스트 톤 재생’을 클릭할 시

왼쪽 스피커에서 ‘left speaker’ 오른쪽 스피커에서 ‘right speaker'라는 보이스가 들려야 합니다.

→ 오디오 인터페이스에서 측정에 지장을 줄만한 스위치가 동작되고 있는지 확인하여 봅니다.

→ 사용하는 인터페이스 컨트롤 소프트웨어/드라이버 업데이트 – Sonarworks의 경험상 업계의 표준이 되는

 브랜드 및 모델도 드라이버에 중대한 결함이 있을 수 있습니다.

(이러한 문제는 Measure앱이 아닌 일상적인 워크플로우에서는 문제를 안 일으켰을 수도 있습니다)

→ 현대적인 건물일지라도 전기 노이즈가 문제가 될 수 있습니다.

 마이크 입력 미터(예 : 50-60Hz 허밍)를 보고 전기 노이즈가 의심되면 소켓에서 어댑터의 방향을 반대로 연결해보세요.

또는 노트북 및 USB 버스 파워를 사용하는 오디오 인터페이스를 사용하는 경우 파워 서플라이를 완전히 분리해 보십시오.

→ [Mac] Mac 설정 > 보안 및 개인 정보 > 손쉬운 사용> 마이크에서 Measure 및 Systemwide 앱에 대해 마이크 권한을 부여합니다

→ [Mac] Mac 설정 > 손쉬운 사용 > 오디오에서 Play stereo audio as mono 설정이 꺼져 있어야 합니다.


샘플 드리프트 및 입력 신호 손상


이 단계에서 발생하는 대부분의 문제는 시그널 패스에 여러 하드웨어 장비가 연결되어 있기 때문에 발생하며, 특히 아날로그 콘솔, 서밍 박스,

고급 라우팅 및 연결 솔루션 등을 포함한 PCI 장비 등이 해당합니다. 이로 인하여 샘플 드리프트 및 패닝 문제가 쉽게 발생할 수 있으므로

소프트웨어가 룸의 마이크 위치를 감지하기 어렵습니다.

신호 체인의 각 구성 요소와 이러한 구성 요소가 사용중인 컨트롤 소프트웨어에 대해 자세히 조사하여 고장을 식별하고 처리할 수 있습니다.

그러나 시간이 오래 걸리는 문제 해결 세션을 피하기 위해 측정 단계에서 이러한 구성요소를 체인에서 제거하는 것이 항상 더 쉽습니다.

또는 기본 데스크탑 오디오 인터페이스를 사용하여 작업을 수행할 수도 있습니다. (사용 가능한 경우)

매우 복잡한 시스템에서도 동작하도록 시도할 수 있으며, 측정 단계가 완료되면 설정을 다시 연결할 수 있습니다.

이 사항은 오디오 관련 장치가 아닌 장치에도 적용됩니다. 웹 카메라조차도 운영체제 레벨에서 오디오 장치로 표시되고 입력/출력 신호를

어떻게든 망칠 수가 있습니다. 따라서 말 그대로 수천 개의 시나리오가 존재할 수 있으며, Measure 앱 자체에는

여전히 개선의 여지가 있습니다. 다시 말하자면 이 모든 것을 조사하고 수정할 수도 있겠지만 보조 디스플레이 모니터, 모니터링 컨트롤러,

라우팅 소프트웨어(루프백 및 Soundflower 등), DAW 및 오디오 제작 소프트웨어 등 의심스러운 것을 제거하는 것만으로

시간을 많이 절약할 수가 있습니다.

측정해 필요하지 않은 구성요소들(하드웨어 및 소프트웨어 모두)은 사용자가 쉽게 측정할 수 있도록 종료 및 제거되어야 합니다.


측정용 마이크 및 XLR 케이블을 사용하세요


각 개별 마이크에 인쇄된 마이크의 ID를 입력하여 SoundID Rerefernce 측정용 마이크의 보정 프로파일을 로드할 수 있습니다.

Sonarworks의 마이크는 가능한 최고의 정확도를 위해서 개별적으로 보정됩니다. 측정용 마이크가 아직 없는 경우 소나웍스 측정용 마이크를

구매하거나 타사의 무지향성 측정용 마이크를 사용하십시오. 보컬과 악기를 녹음하기 위한 마이크는 무지향성이더라도

측정을 위해서는 부적합 합니다. 일부 측정용이 아닌 마이크 또한 실제로 측정 과정을 거칠 수는 있지만 (물론 실패할 가능성이 높음),

모두 유니크한 주파수 응답 곡선을 가지고 있기 때문에 측정 결과가 완전히 잘못될 수 있습니다.

이러한 이유로 측정용 마이클 사용해야 합니다.

측정용 마이크는 정의에 따라 평평한 마이크(줄자와 같이)로 볼 수도 있습니다. 하지만 필요한 I/O채널 및 기타 기본 설정들과

요구 사항을 체크하며 문제가 없는지 확인하기 위해서 임의의 마이크를 통해 테스트해볼 수는 있습니다.

또 다른 쉽게 지나갈 수 있는 포인트 중 하나는 적절한 XLR 케이블을 사용하는 것입니다. 때때로 유저들은 케이블들이 결함이 있거나

팬텀 파워를 전송하지 못하는 이유로 여러 케이블을 교체해가기도 합니다. TRS-XLR 케이블도 마찬가지입니다. 이러한 케이블은

팬텀 파워를 대부분 전송하지 못합니다. 이러한 케이블로는 신호를 전송할 수 없습니다. XLR to XLR 케이블을 사용하십시오.


아날로그 장비 사용


많은 아날로그 회로가 있는 하드웨어 장비에서는 측정 단계에서 마이크 주파수 응답을 변경할 수 있습니다.

이러한 장치를 제거하고 기본 오디오 인터페이스를 사용하는 것이 좋습니다. 현대적인 프리앰프는 사운드에 큰 영향을 주지는 않지만,

여전히 측정값에 작은 오류를 불러올 수 있다. 특히 빈티지 아날로그 기어를 사용하는 것에 주의하십시오.

스피커와 실내 반응을 측정하는 것이기 때문에 측정 후 모든 장비를 다시 연결하여 사용하는 것은 문제가 되지 않는다는 점을 기억하십시오.


디버그 모드


치명적인 이슈가 있는 것도 아니고 없는 것도 아니고 어떠한 이유로든 측정 과정에서 막힌다고 해서 포기하지 마십시오.

고급 디버그 모드를 측정 앱 설정에서 사용할 수 있습니다. 이 모드는 자세한 문제 해결을 위해서 서포트 팀에 문의 시에 사용할 수 있습니다.




2. 리스닝 스팟 – 스피커 거리 및 리스닝 스팟 설정

이 단계 중에는, 스피커들 사이의 거리를 측정하기 위해 각 스피커에 가까이 다가가야 합니다. 이 시점에서 소프트웨어는 몇 가지 주요 주파수

응답 측정(특히 ‘노이즈 플로어’ 등)을 수행하기 위해서 베이스 스위프를 진행합니다.

이 과정이 끝나면, 여러분의 스윗 스팟으로 가서 측정을 진행합니다. 특허 받은 마이크로폰 위치 확인 기술을 첫 번째로 느껴보실 수 있습니다.

소프트웨어는 위치 확인 신호를 사용하여 실내 마이크 위치를 삼각 측량하게 됩니다.

마이크 위치가 고정되면 결과가 표시되고 거리를 수동으로 조정할 수 있게 됩니다. 줄자 등을 이용해 거리를 제 정확한 값을 재고

미세조정할 수 있습니다. 이러한 거리 값은 마이크를 보다 정확하게 탐지하는데 추가적으로 사용됩니다.

다음 측정 단계는 사용자가 지정한 리스닝 스팟 위치를 기준으로 합니다.


두 번째 단계를 성공적으로 완료하기 위한 팁 :

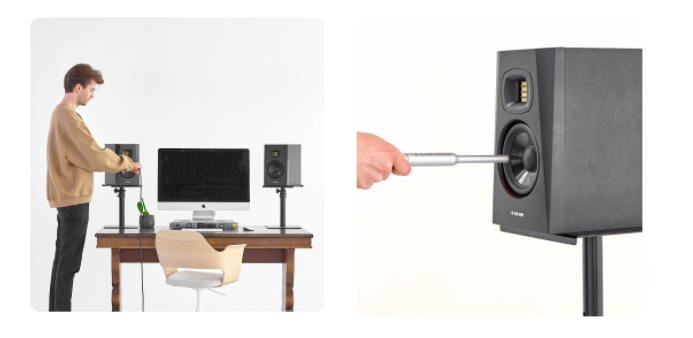

→ 각 스피커에 가까이 측정할 때는, 마이크를 스피커의 미드 레인지 드라이버 콘에 최대한 가깝게 1~2cm 정도 떨어뜨려 위치합니다.

→ 데스크 공간을 정리하고 두 스피커 사이의 장애물을 제거하십시오. 디스플레이 모니터가 튀어나오는 정도는 보통 문제가 되지 않지만

특별한 경우엔 이것이 문제가 될 수도 있습니다. 데스크탑 램프와 같은 물체가 스피커 드라이버를 가리는 것도 문제를 일으킬 수 있습니다.

→ 시각 자료를 주의 깊게 따라서 원치 않는 신호가 반사되지 않도록 하세요.

머리 받침대가 너무 높게 솟아 리스닝 스팟을 측정하기 어려운 경우가 아니라면 의자는 제자리에 두어도 상관 없습니다.

→ 설정이 올바르고 안정적이지만 마이크 위치를 화면에서 고정하는 데 문제가 있다면 Measure 앱 기본 설정으로 이동하여

B, C 로케이팅 시그널을 사용해 보십시오. 작업 중인 룸에 표준 로케이팅 시그널 주파수 (1 kHz)가 특정 문제를 일으킬 수 있으므로

다른 옵션을 사용하면 시간을 절약할 수 있게 됩니다.

→ 이 단계를 완료할 수 없는 경우 첫 번째 단계로 돌아가서 설정을 검토하십시오. 오디오 설정에 문제가 있는 것이 거의 확실합니다.

이전에 놓쳤던 잠재적 문제가 발견될 수 있습니다.


가장 일반적인 오류 메시지


→ "High noise levels detected" 경고 – 이 경고는 백그라운드 노이즈가 있거나 볼륨 설정이 잘못되었을 때 나타납니다.

→ Unable to measure distance from the Right speaker(오른쪽 스피커와의 거리를 측정할 수 없음) – 리스닝 스팟 생성 단계에서

 이 오류가 발생할 수 있습니다. FAQ에 잠재적인 원인과 해결책을 기술해두었습니다.

→ “Multiple audio devices” 오류 – 일반적으로 입/출력용으로 두개 이상의 오디오 디바이스를 선택한 경우 발생합니다.

사용 및 연결된 항목이 두개 이상 표시될 수 있지만 하나만 선택하여야 합니다.

→ “Mono signal detected" 오류 메시지 – 라우팅이 잘못되었거나 무언가 설정이 잘 못되었을 때 표시되었습니다.

→ ":( Oh dear, Measure has Crashed". 이 메시지가 표시되는 경우 지원 팀에 연락하는 것이 좋습니다.

윈도우 사용자는 간단히 해결되는 경우도 있습니다. 시작 시 또는 리스닝 스팟을 만드는 경우 이러한 증상이 나타나는 경우,

이 충돌은 컴퓨터에 설치된 ASIO드라이버 중 사용하지 않는 드라이버로 인해 발생할 수 있습니다.

SoundID Reference Measure app에서 해당 ASIO 드라이버를 블랙리스트화 하는 것을 추천드립니다.

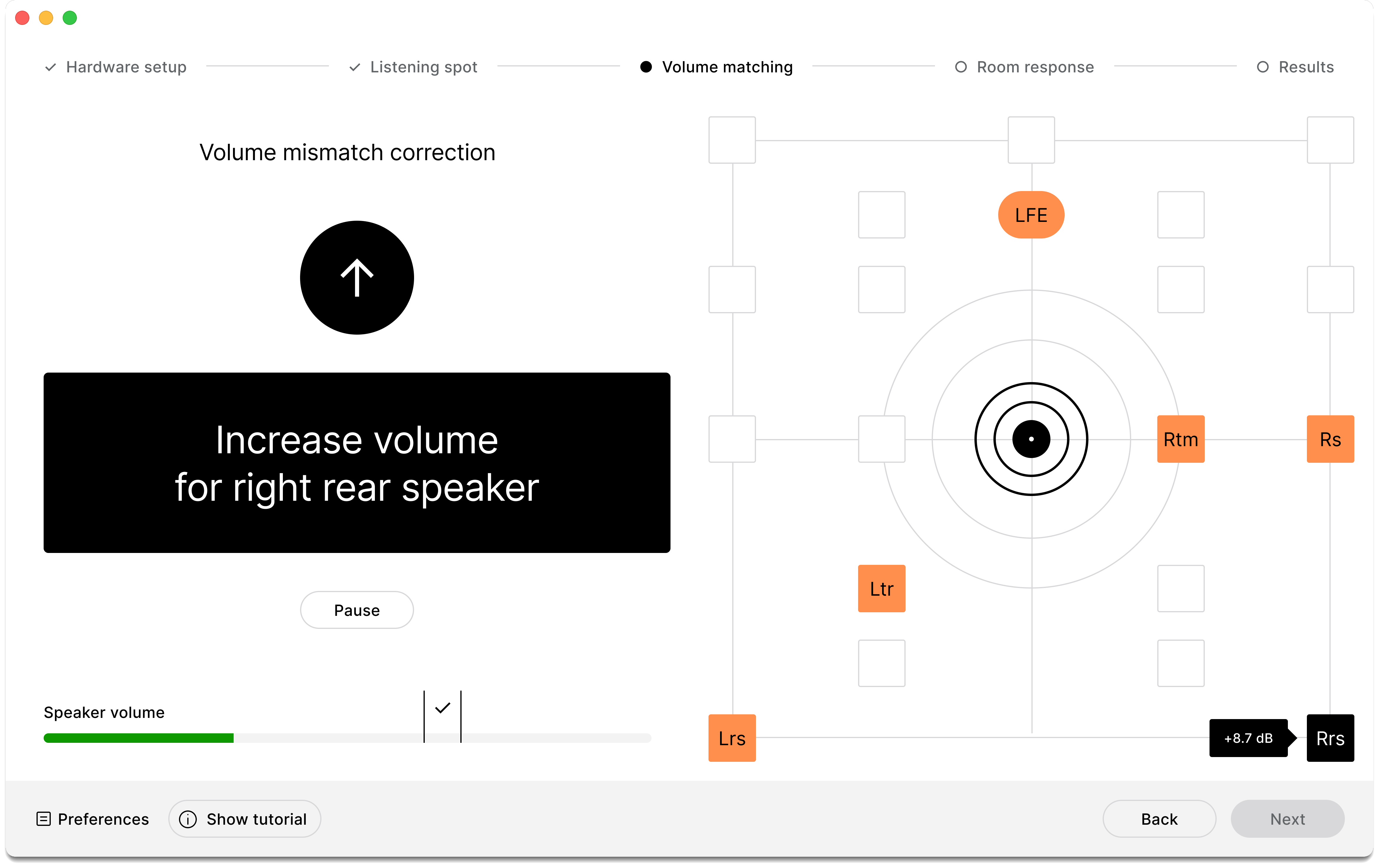

3. Volume matching


볼륨 매칭 스테이지를 진행하는 것을 추천드리나 필요한 경우 건너뛸 수도 있습니다.

소프트웨어를 통해 리스닝 스팟에서의 각각 채널의 게인을 일치시켜주는 데 도움이 됩니다. 이 프로세스는 매우 쉽게 수행할 수 있습니다.

화면에 표시되는 지침을 따라하십시오. 이 프로세스가 완료되면 보다 정확한 결과를 기대할 수 있습니다. 다음 단계를 따르는 것이 좋습니다.



→ 마이크 스탠드를 꼭 사용해야 합니다.

→ 마이크 스탠드를 리스닝 스팟의 중앙에 위치시킵니다.

→ 마이크가 귀 높이에서 위 쪽으로 바라보도록 수평하게 위치시킵니다.




4. 룸 리스폰스 – 룸 및 스피커 응답 측정


이제 스피커와 룸의 주파수 응답을 측정하기 위하여 총 37번의 측정 단계가 수행됩니다.

이전 단계에서 설정된 리스닝 스팟을 중심으로 한 영역에서 더 많은 측정이 이어집니다. 측정 영역은 스윗 스팟으로 최대 45cm의 범위를 가지므로 이를 고려하는 것이 좋습니다. 프로세스는 간단하고 직관적입니다.

Mearsure는 룸에서 마이크 위치를 찾고 화면에 해당 위치를 표시하며 해당 위치를 화면에 표시한 후 다음 측정이 수행될 지점으로

안내합니다. 소프트웨어에서 마이크가 측정에 접합한 위치에 있다고 판단하면 해당 위치를 고정하고 두 개의 sine sweeps

(각 스피커 별로 하나씩)를 수행한 후 다음 측정 지점으로 이동합니다.

이 시점에서 마이크 스탠드를 사용하지 않아도 괜찮습니다. 소프트웨어가 마이크를 손으로 들고도 사용할 수 있도록 특별하게 설계되었습니다.


Hot tip :


→ 시각 지침을 주의깊게 따라주세요. 마이크를 잡는 방식과 조준하는 위치에 대해 중요 지침을 놓치지 마세요.

→ 측정 위치가 움직이지 않을 때에는 마이크를 움직이지 마십시오.

마이크과 목표하는 위치에 완벽하게 위치하지 않았더라도 소프트웨어가 높은 정확도로 작동하여 최상의 결과를 제공합니다.

→ 측정을 완료하는 데 약 20-30분이 소요됩니다. 측정이 끝날때까지 마이크를 내리거나 조준각을 잃지 않도록 주의하세요.

→ 측정 반경을 맞추는 데 문제가 있는 경우(예 : 마이크 측정위치가 뒷벽을 넘어가는 경우 등)는 두 번째 단계로 돌아가

더 많은 공간 제공을 위해 리스닝 스팟을 재선택합니다.

→ 지속적으로 “점핑 마이크” 문제가 발생하고 측정 지점에 마이크를 위치시키기 어려운 경우,

첫 번째 및 두 번째 설정 단계로 돌아가서 설정을 검토합니다. 측정 설정에서 B 및 C 로케이팅 시그널을 사용해 보세요.


정확성을 위한 소프트웨어 신뢰


이미 이 정도까지 프로세스를 진행했다면 이 단계에서 큰 문제가 발생할 가능성은 거의 없습니다.

따라서, 만약 이 단계에서 큰 문제가 생겼다면, 그것은 이전 단계들 중 하나에서 놓친 것일 가능성이 높습니다.

문제를 해결할 수 있는 가장 좋은 기회는 처음 두 단계로 돌아가는 것입니다.


오토메이션 및 측정 정밀도


소프트웨어는 몇 가지 교묘한 트릭을 가지고 있어서 측정 시그널의 볼륨을 갑자기 높이거나 기타 다른 조정이 발생할 수 있으니

놀라지 마십시오. 다시 말하지만, 소프트웨어를 신뢰하고 소프트웨어가 잘 측정을 진행할 수 있도록 해주십시오.

소프트웨어는 필요한 모든 것을 높은 정확도로 자동으로 조정합니다. 이 시점에서 설정을 조정하려고 하지 마십시오.

소프트웨어는 이러한 문제를 고려해서 동작하도록 설계되었습니다.

지시사항을 정확히 따르면 더 좋은 결과를 얻을 수 있을 것입니다.

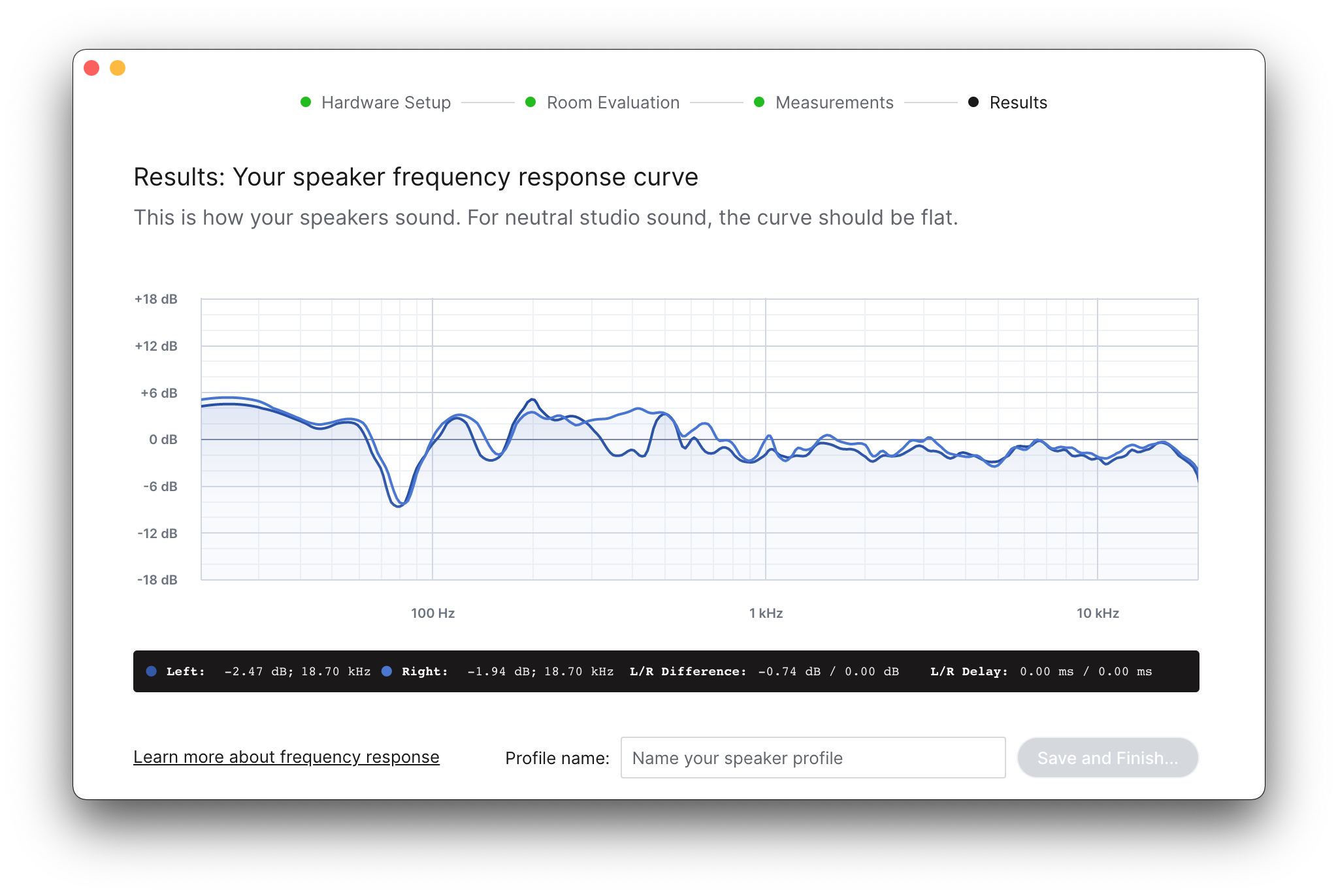

5. 결과 – 생성된 캘리브레이션 프로파일(.swproj 파일) 검토 및 저장


전체 측정 프로세스가 완료되면 결과가 표시됩니다. 이 마지막 단계는 매우 간단하지만, 여전히 몇가지 인지해야할 것이 있습니다.

완료된 . swproj 프로젝트 파일(스피커 프로파일)을 저장하는 데 시간이 걸릴 수 있습니다. 프로세스를 종료하지 말고 잠시 기다려 주십시오.

또한 파일 이름에 일반적이지 않은 특수문자를 사용하는 데 문제가 있을 수 있습니다.

파일을 저장할 때 오류가 발생하면 제목에서 특수기호를 제거해 보세요.

어떤 이유로든 여전히 막히신다면 저희 지원팀에 연락하세요!
