NIC - NEUTRAL INDUCTANCE CIRCUIT
ㅡ
오디오 재생의 정밀도와 디테일은 자기장의 안정성에 따라 달라집니다.
자기장의 안정화
전자기 기술의 한계를 뛰어넘은 FOCAL의 연구팀은 자기장의 강도와 간격 내 동질성 너머에 우리가 통제할 수 없는 역동적인 측면이 있다는 사실을 발견했습니다.
자기장은 다음 세 가지 요인에 의해 변조되기 때문에 안정적이지 않습니다.
- 보이스 코일의 움직임(렌츠의 법칙)
- 그것을 통과하는 전류(푸코 전류)
- 주파수
결과적으로, 보이스 코일과 콘을 포함한 모든 움직이는 부분은 자기장에 속해 너무 가변적이어서 정밀도가 떨어집니다.
NIC(NEUTRAL INDUCTANCE CIRCUIT) 기술

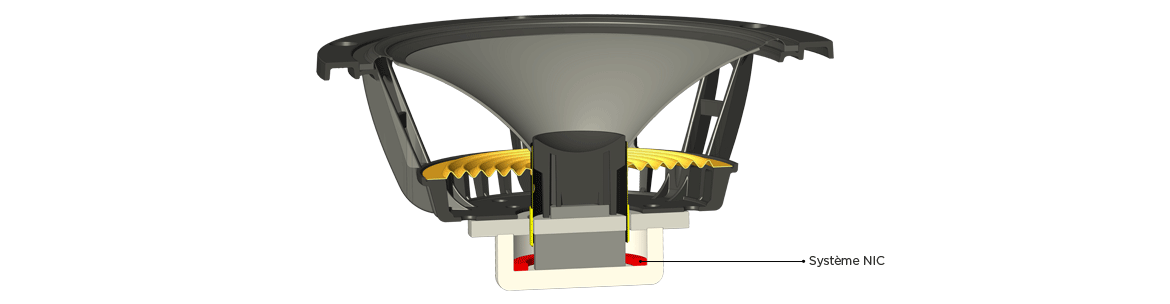

Focal 엔지니어들은 3년간의 연구와 이러한 복잡한 상호 작용을 시각화 할 수 있는 시뮬레이션 소프트웨어 개발 끝에 Sopra 라인을 위한 믿을 수 없을 만큼 안정적인 자기 회로를 만들었습니다. NIC 기술의 솔루션은 자기장이 더 이상 보이스 코일의 위치, 전류량 또는 이를 통과하는 전류의 주파수에 의해 영향을 받지 않도록 크기, 재료 및 위치가 최적화된 패러데이 링에 있습니다.
이것은 매우 높은 해상력을 보증합니다.
측정 및 분석

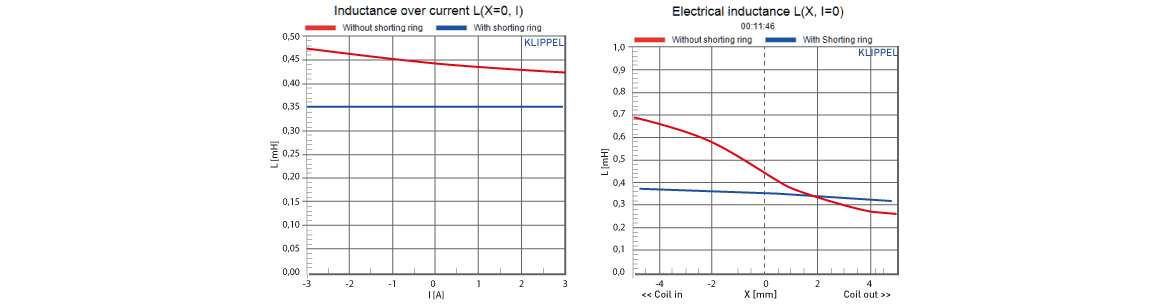

6인치 미드레인지 드라이버에서 Klippel Analyzer를 사용한 측정 : 새로운 "NIC" 자기 회로(파란색 선)와 기존 페라이트 모터가 있는 6인치 미드레인지 장치(빨간색 선)
왼쪽: 신호에 따라 달라지는 보이스 코일을 통과하는 전류를 함수로 표현한 인덕턴스 변화. "NIC"를 통한 완벽한 안정성. 우측: 보이스 코일의 위치에 따른 인덕턴스 변화. "NIC"의 개선은 눈부십니다.

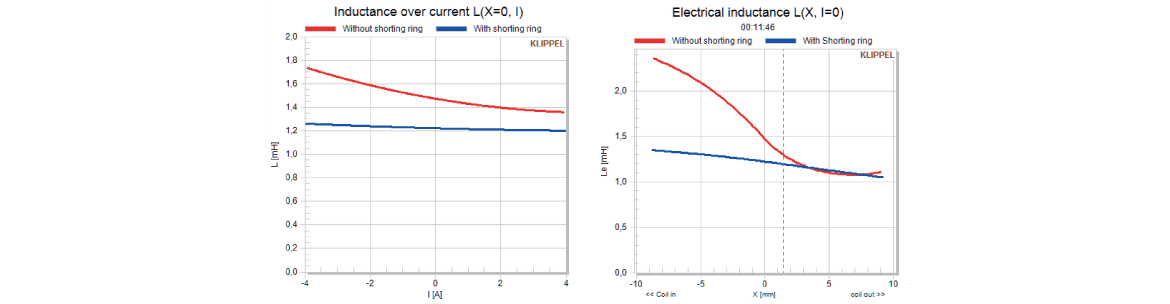

8인치 우퍼 분석 : 패러데이 링이 없는 경우(빨간색 선) 및 시뮬레이션 도구를 통해 최적화된 패러데이 링이 있는 경우(파란색 선)
왼쪽: 신호에 따라 달라지는 보이스 코일을 통과하는 전류를 함수로 표현한 인덕턴스 변화.
"NIC"를 통한 완벽한 안정성. 우측: 보이스 코일의 위치에 따른 인덕턴스 변화. 특히 코일이 드라이버 안으로 이동함에 따라 개선되는 모습은 눈부십니다..

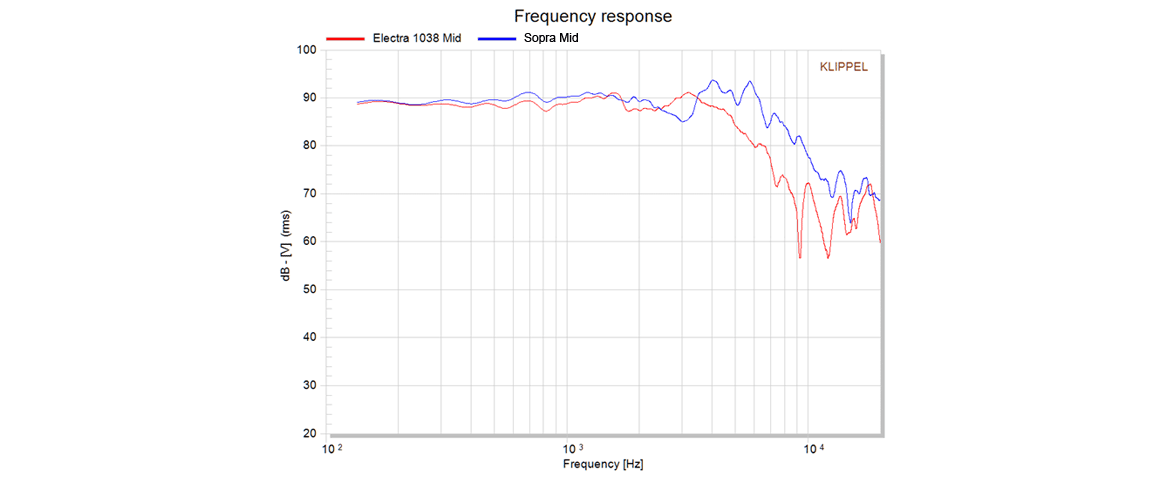

이전 세대 W 미드레인지(빨간색 선)와 비교한 최신 세대 미드레인지 드라이버(파란색 선)의 주파수 응답입니다.
주의: 파란색 선의 3kHz 딥은 테스트된 드라이버에 더스트 캡이 장착되어 있지 않기 때문입니다.

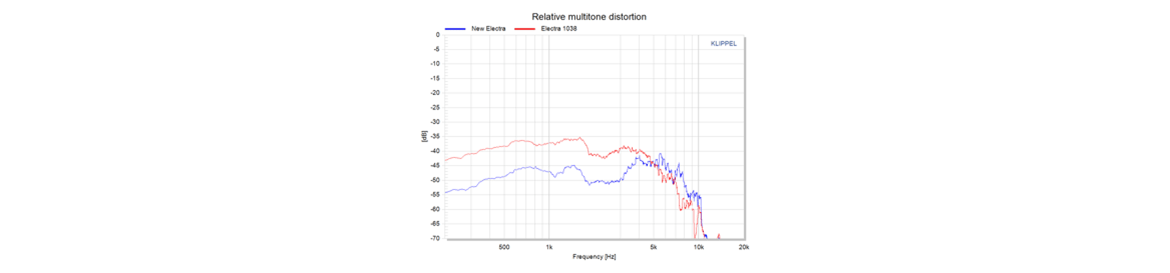

비선형 왜곡 성능(고조파 및 상호 변조)에 대한 개요를 제공하는 Klippel 멀티톤 테스트 신호를 사용한 왜곡 분석. 왜곡이 10dB 정도 낮아지면 거의 70%가 감소합니다.
이 기술을 적용하여 사용한 FOCAL PRO 제품
SHAPE 40 l SHAPE 50 l SHAPE 65 l SHAPE TWIN
